Mão francesa: tipos, quanto suporta e como fixar sem arrancar a parede

A mão francesa é o suporte triangular que sustenta uma prateleira, um telheiro ou uma marquise sem precisar de pilar embaixo. O triângulo transforma o balanço em um sistema simples: a barra de cima traciona ou o braço de baixo comprime, e a parede recebe as reações.

Direto ao ponto: a mão francesa quase nunca falha por ruptura da peça. Ela falha na fixação, porque o esforço no chumbador superior é de arrancamento, e ele vale várias vezes a carga colocada na ponta da prateleira. Escolher o chumbador certo para o tipo de parede importa mais que escolher o suporte.

Neste guia: como o esforço funciona, os tipos de mão francesa, a capacidade de carga real, a escolha do chumbador por tipo de parede e o uso estrutural em telhado e marquise.

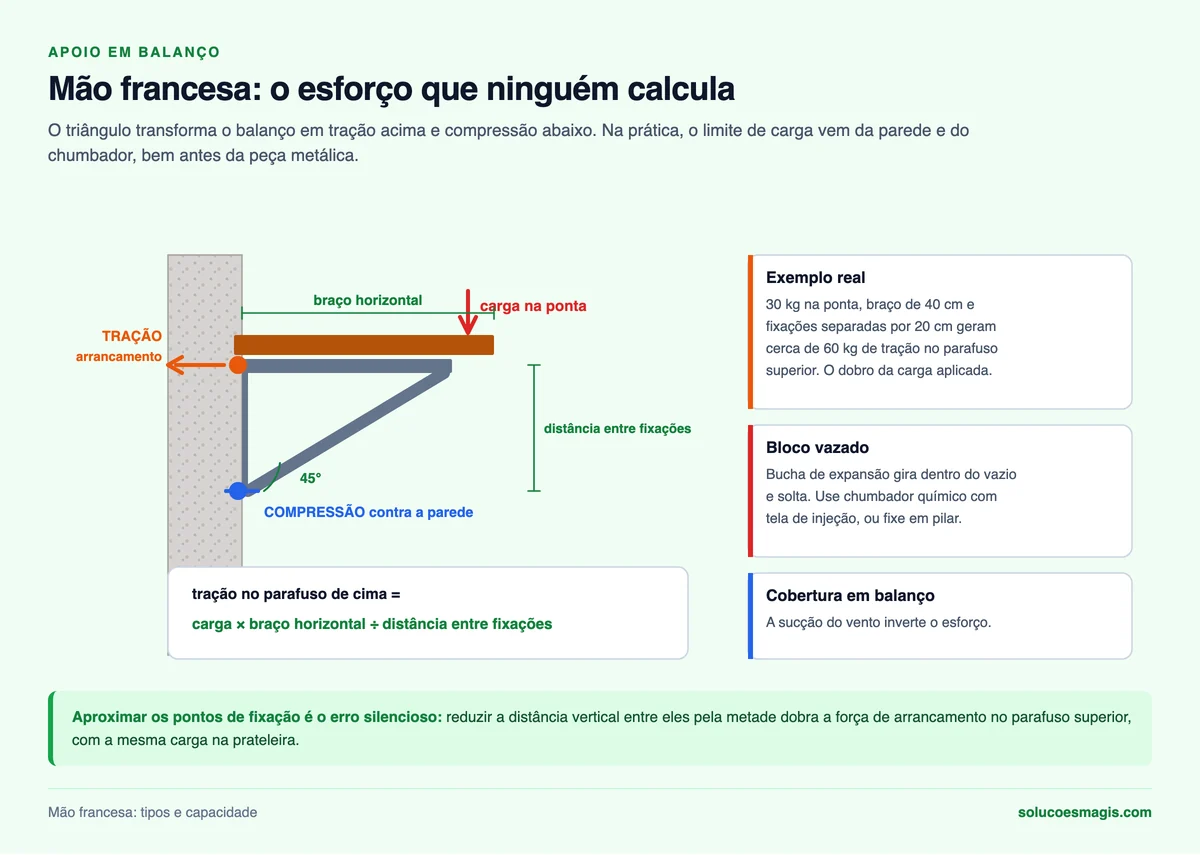

Diagrama de esforços na mão francesa: tração no parafuso superior e compressão contra a parede

Como a mão francesa trabalha

Imagine uma prateleira de 40 cm de profundidade apoiada em uma mão francesa fixada por dois pontos na parede, distantes 20 cm um do outro na vertical. Uma carga na ponta da prateleira gera um giro. O parafuso de cima segura esse giro puxando para fora, e o de baixo empurra contra a parede.

A conta é direta: o esforço de arrancamento no parafuso superior é igual à carga multiplicada pela distância até a parede, dividida pela distância vertical entre os pontos de fixação. No exemplo, uma carga de 30 kg na ponta gera aproximadamente 60 kg de tração no parafuso de cima.

Carga na ponta	Braço horizontal	Distância entre fixações	Tração aproximada no parafuso superior
20 kg	30 cm	20 cm	30 kg
30 kg	40 cm	20 cm	60 kg
50 kg	40 cm	25 cm	80 kg
50 kg	60 cm	20 cm	150 kg
100 kg	50 cm	30 cm	167 kg

Duas conclusões práticas saem dessa tabela. Primeira, aproximar os pontos de fixação multiplica o esforço. Segunda, aumentar a profundidade da prateleira aumenta o esforço na mesma proporção, mesmo com a carga inalterada.

Tipos de mão francesa

Tipo	Material	Uso típico	Capacidade indicativa por par
Chapa dobrada estampada	Aço 1,5 a 3 mm	Prateleira doméstica	20 a 60 kg
Perfil L reforçado	Aço 3 a 5 mm	Prateleira pesada e bancada	80 a 200 kg
Tubular soldada	Tubo estrutural	Telheiro, cobertura leve	200 a 600 kg
Articulada ou rebatível	Aço com pino	Bancada dobrável	40 a 120 kg
Estrutural sob medida	Perfil laminado ou dobrado	Marquise e telhado	Conforme cálculo

Os valores acima são indicativos de catálogo e servem para orientar a escolha inicial. Sempre confirme com o fabricante e considere que a capacidade real fica limitada pelo que a fixação e a parede aguentam, quase sempre bem abaixo do que o suporte metálico resiste.

Fixação: onde a mão francesa falha

O chumbador precisa ser escolhido pelo tipo de base. Um mesmo parafuso tem desempenho completamente diferente em concreto, em bloco maciço e em bloco vazado.

Base	Fixação indicada	Cuidado
Concreto estrutural	Parabolt ou chumbador químico	Melhor base possível, furo limpo é essencial
Bloco de concreto maciço	Bucha de expansão longa ou química	Boa capacidade se o furo não atravessar o septo
Bloco vazado ou cerâmico	Chumbador químico com tela de injeção	Bucha comum gira dentro do vazio e solta
Tijolo maciço	Bucha longa ou química	Evitar furar na junta de argamassa
Drywall	Bucha basculante ou reforço de montante	Carga limitada, prefira fixar no montante
Madeira	Parafuso soberbo com pré-furo	Verificar seção e sanidade da peça

Limpe o furo com escova e sopro antes de aplicar chumbador químico. Pó no furo reduz a aderência de forma drástica.
Respeite a profundidade de ancoragem indicada pelo fabricante. Furo raso reduz a capacidade proporcionalmente.
Nunca fure na junta de argamassa entre blocos, que é a região mais fraca da parede.
Mantenha distância mínima da borda da alvenaria, geralmente pelo menos 10 cm, para não lascar o bloco.
Em revestimento espesso, considere que a espessura de reboco não conta como ancoragem útil.
Distribua os suportes com espaçamento compatível com a prateleira, tipicamente a cada 60 a 80 cm.

Biblioteca de Projetos

Projetos prontos em CAD

Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.

Ver a Biblioteca →

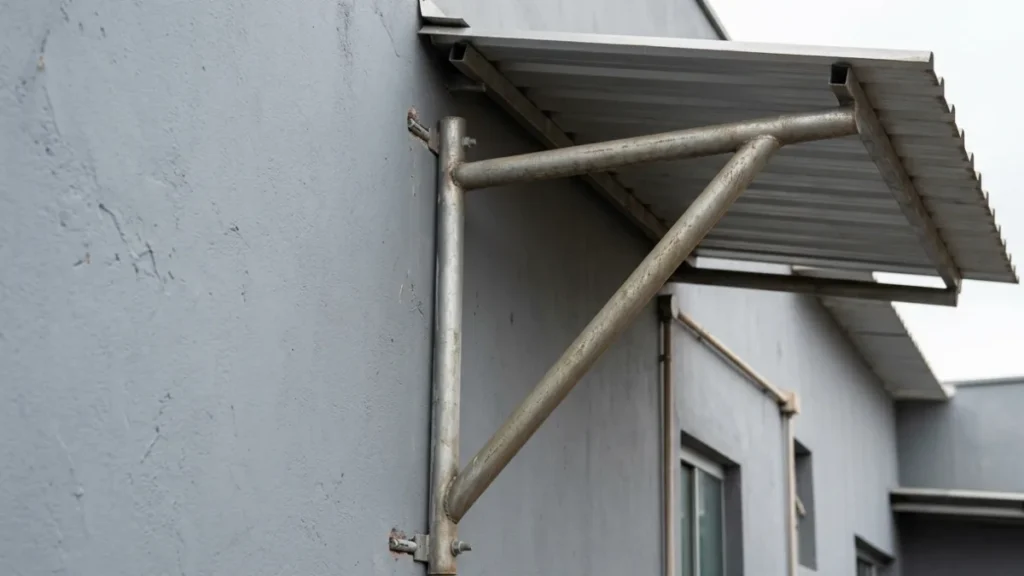

Mão francesa em telhado e cobertura

Em telheiro, varanda e cobertura de entrada, a mão francesa deixa de ser um acessório de prateleira e passa a ser elemento estrutural. O princípio é o mesmo, mas as cargas mudam de patamar e o vento entra na conta.

Carga permanente: peso da telha, das terças e do fechamento. Telha metálica leve fica entre 8 e 15 kg/m², telha cerâmica passa de 60 kg/m² com o madeiramento.
Sobrecarga de manutenção: considere a pessoa que vai subir para limpar ou instalar algo.
Vento de sucção: em cobertura em balanço, o vento tende a levantar. Isso inverte o esforço, e a mão francesa que estava comprimida passa a tracionar. A fixação precisa resistir aos dois sentidos.
Ângulo de trabalho: o melhor desempenho fica próximo de 45 graus. Ângulos muito abertos, com o braço quase horizontal, multiplicam os esforços nas extremidades.
Ligação com a estrutura da parede, preferindo fixar em pilar, em viga ou em elemento estrutural, e não no meio de um pano de alvenaria de vedação.

Quando o balanço passa de 2 m ou quando há circulação de pessoas embaixo, o conjunto exige projeto estrutural. O caso completo está em marquise, e o apoio da cobertura em estrutura metálica para telhado.

Aplicação	Balanço	Solução
Prateleira	Até 0,60 m	Mão francesa comercial dimensionada
Cobertura de porta ou janela	0,80 a 1,20 m	Mão francesa tubular soldada
Telheiro lateral	1,20 a 2,50 m	Perfil estrutural com fixação em pilar
Marquise sobre circulação	Acima de 2,50 m	Projeto estrutural com tirante ou contrapeso

Erros comuns

Usar bucha plástica comum em bloco vazado. Ela expande dentro do vazio e não segura nada.
Aproximar demais os dois pontos de fixação, multiplicando a tração no parafuso superior.
Colocar prateleira mais profunda que o braço da mão francesa, deixando a ponta sem apoio e criando um balanço adicional.
Fixar em parede de vedação sem verificar se ela suporta a reação, quando havia um pilar a poucos centímetros.
Ignorar a sucção do vento em cobertura, dimensionando só para o peso.
Furar sem localizar tubulação hidráulica ou eletroduto embutido na parede.

Software principal

eGalpão

Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.

Conhecer o eGalpão →

Perguntas frequentes

Quanto peso uma mão francesa suporta?

Depende muito mais da fixação e da parede do que do suporte. Modelos estampados de chapa fina ficam na faixa de 20 a 60 kg por par, perfis L reforçados chegam a 80 a 200 kg e peças tubulares soldadas superam isso. Em qualquer caso, o limite prático costuma ser o chumbador.

Qual a distância entre mãos francesas em uma prateleira?

Entre 60 e 80 cm em prateleiras comuns, reduzindo para 50 cm quando a prancha é fina ou a carga é alta. O critério é não deixar a prateleira fletir entre apoios nem criar balanços laterais grandes nas pontas.

Que bucha usar para fixar mão francesa em bloco vazado?

Chumbador químico com tela de injeção, que preenche o vazio e cria uma ancoragem por aderência. Buchas de expansão comuns giram dentro do vazio do bloco e soltam com carga. Se houver pilar ou viga próximos, prefira fixar neles.

Qual o ângulo ideal da mão francesa?

Próximo de 45 graus entre o braço inclinado e a parede. Nesse ângulo os esforços ficam equilibrados. Quanto mais o braço se aproxima da horizontal, maiores se tornam as forças na diagonal e nos pontos de fixação para a mesma carga aplicada.

Mão francesa serve para sustentar telhado?

Serve, desde que seja uma peça estrutural dimensionada, e não um suporte de prateleira. É preciso considerar o peso da cobertura, a sobrecarga de manutenção e, principalmente, a sucção do vento, que inverte o sentido do esforço e exige fixação capaz de resistir ao arrancamento.
