Estaca Raiz: o que é, quando usar e como é executada (guia prático)
Magis Soluções
Magis Soluções
Tem obra que a estaca hélice contínua não dá conta: terreno com matacão, fundação que precisa de reforço, pilar perto da divisa, pé-direito baixo que não deixa entrar equipamento grande. É aí que entra a estaca raiz. Quem já apanhou de terreno difícil sabe que ela costuma ser a saída quando as outras estacas travam.
Neste guia você vê o que é a estaca raiz, em que situação ela compensa de verdade, como é o passo a passo de execução, a capacidade de carga por diâmetro e os erros que mais aparecem na obra.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →Estaca raiz é uma estaca de pequeno diâmetro (geralmente de 10 a 41 cm) executada por perfuração rotativa, com revestimento, armadura em barras ou tubo e preenchimento com argamassa de cimento e areia injetada sob pressão. É um tipo de microestaca: trabalha bem tanto à compressão quanto à tração, e fura praticamente qualquer terreno — inclusive rocha.

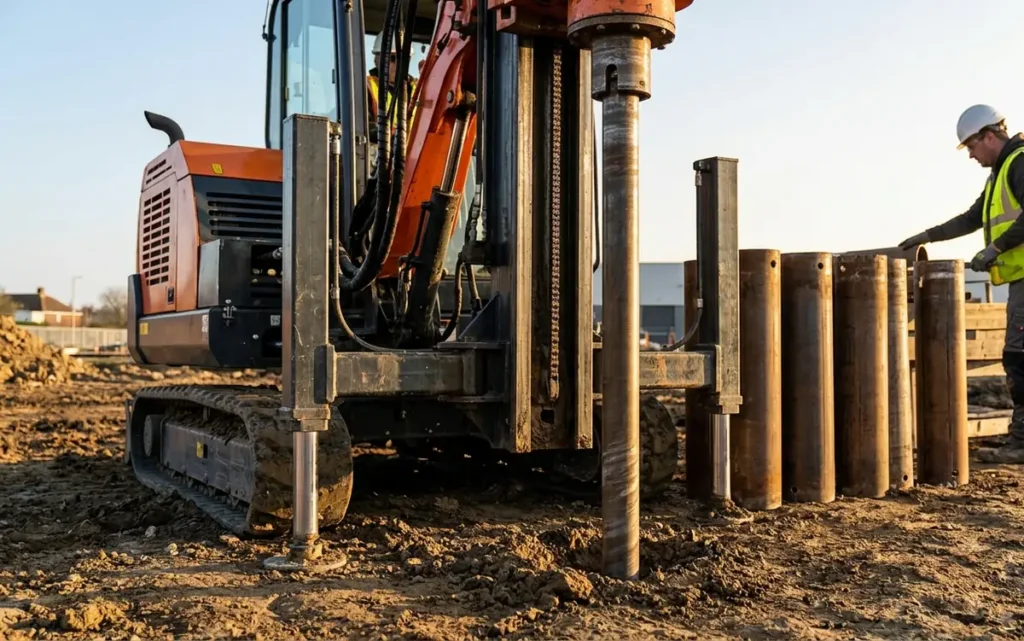

A diferença para a hélice contínua está no método: a hélice empurra o solo com um trado contínuo e precisa de máquina grande e área de manobra. A raiz fura com hastes acopláveis, usa equipamento compacto e a injeção sob pressão garante o atrito lateral mesmo em solo irregular.
A raiz é mais cara por metro que a hélice ou a strauss. Então ela não é primeira escolha — é a escolha certa para situações específicas:
Se o terreno é bom e há espaço de sobra, a estaca hélice contínua sai mais barata e mais rápida. Para carga leve e lençol freático alto, a estaca strauss resolve. A raiz brilha justamente onde essas duas patinam.

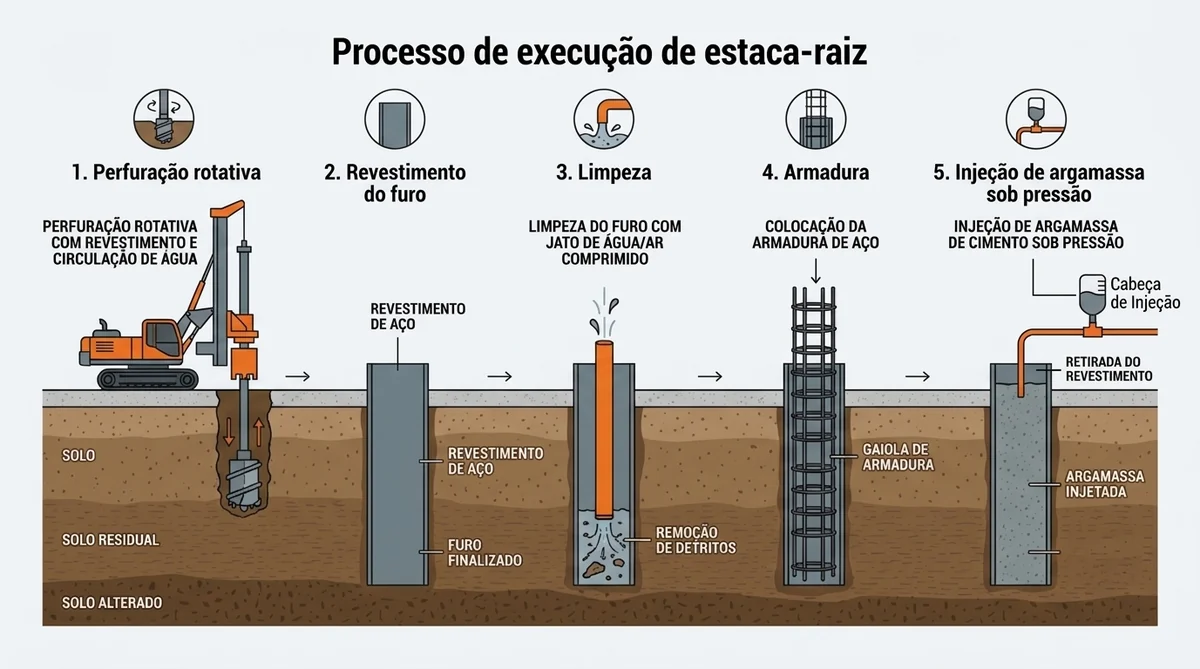

A etapa que separa estaca raiz bem-feita de estaca raiz problemática é a injeção sob pressão. Sem pressão suficiente, vira só um furo preenchido — perde metade da capacidade de carga prevista em projeto.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →Os valores abaixo são de referência para pré-dimensionamento — a capacidade real depende do solo, do comprimento e da pressão de injeção, e tem que vir de projeto geotécnico com base na sondagem. Servem para você ter ordem de grandeza na hora de orçar:
| Diâmetro (mm) | Carga admissível típica (tf) | Aplicação usual |
|---|---|---|
| 100 | 10 – 15 | Reforço leve, tirantes |
| 150 | 20 – 30 | Pilares de galpão pequeno |
| 200 | 35 – 50 | Galpão médio, ponte rolante leve |
| 250 | 50 – 70 | Galpão industrial, cargas altas |
| 310 | 70 – 100 | Pilares pesados, reforço estrutural |
| 410 | 100 – 150 | Cargas muito altas, rocha |
A hélice contínua é executada com um trado contínuo que empurra o solo, exige máquina grande e área de manobra, e sai mais barata em terreno bom. A estaca raiz é perfurada por rotação com hastes, usa equipamento compacto e injeção de argamassa sob pressão, furando inclusive rocha e matacão. Use a raiz em espaço restrito, reforço de fundação e terreno difícil; a hélice no resto.
Sim, é uma das principais aplicações. Como o equipamento é compacto e gera pouca vibração, dá para executar a estaca raiz ao lado de fundações existentes, dentro de galpões em operação, para aumentar a capacidade de carga antes de instalar ponte rolante, mezanino ou ampliação.
Depende do diâmetro, do comprimento, do solo e da pressão de injeção. Como referência, vai de cerca de 10 tf em diâmetros de 100 mm até 150 tf em 410 mm. O valor real tem que sair de projeto geotécnico baseado na sondagem SPT do terreno.
Muito pouca, porque é perfurada por rotação e não por percussão. Por isso é indicada perto de construções vizinhas sensíveis, onde o bate-estaca causaria trincas.
