Grade de ferro é serviço de entrada em qualquer serralheria — e é onde mais aparece a diferença entre trabalho bem feito e grade que sai com uma alavancada. Barra espaçada demais, quadro que perde esquadro no transporte e grapa rasa são defeitos que o cliente só descobre quando precisa da proteção.
Este guia cobre o que você precisa para fabricar, orçar ou comprar grade de ferro: tipos por aplicação, modelos, materiais, espaçamento entre barras, fixação na alvenaria e preço por m² em 2026.
A aplicação define o modelo, a seção das barras e o tipo de fixação. Grade de janela trabalha diferente de grade de muro — dimensione cada uma pelo esforço que ela vai receber.

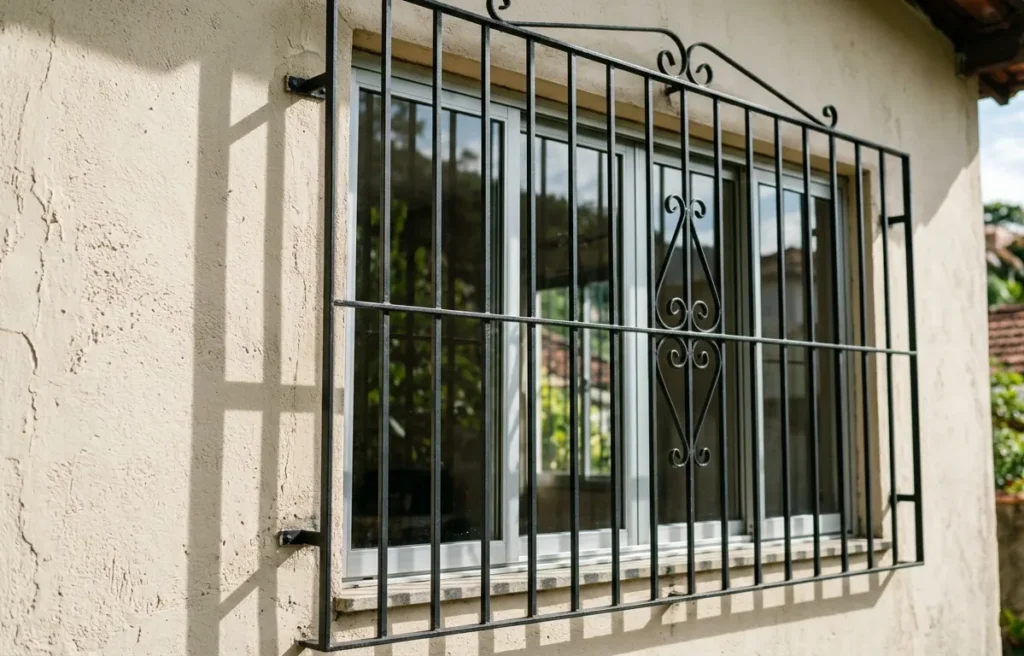

O serviço mais comum. Vãos típicos de 1,00 x 1,00 m até 2,00 x 1,20 m. Barra vertical simples resolve a maioria dos casos: quadro em cantoneira 3/4″ ou metalon 30×20 e barras a cada 11–12 cm de vão livre. Fixe por grapa chumbada ou parafuso com bucha, sempre pelo lado interno do vão — parafuso exposto por fora se retira com uma chave.
Grade de porta recebe impacto e uso diário: dobradiça, fechadura e gente encostando. Suba a seção — metalon 30×20 ou barra maciça de 1/2″ — e feche o quadro com travessa intermediária na altura da fechadura. Reforce o ponto da dobradiça com chapa soldada; é ali que a folga aparece primeiro.
Grade sobre muro combina proteção com fachada aberta. Módulos de 1,50 a 2,50 m de comprimento por 0,50 a 1,00 m de altura, fixados em pilaretes ou chumbados na cinta de amarração. A versão com lança no topo aumenta o efeito de barreira. Chumbe cada módulo em pelo menos quatro pontos — dois por lado — e trave módulos compridos com montante intermediário.
Aqui a grade também trabalha como guarda-corpo: além de barrar invasão, segura gente. Use altura mínima de 1,10 m do piso acabado e espaçamento que não deixe passar esfera de 11 cm. Barras na vertical, nunca na horizontal — barra horizontal vira escada para criança.
Em galpão e área industrial, a grade de proteção isola partes móveis, painéis elétricos e áreas de circulação restrita. Tela ou malha expandida em quadro de metalon 30×20 resolve com pouco peso e boa visibilidade. Pinte em cor de sinalização — amarelo segurança é o padrão de mercado.
Cinco modelos cobrem praticamente todo o mercado. A escolha entre eles é estética e de orçamento — a segurança vem do espaçamento, da seção das barras e da fixação.
O modelo mais vendido do Brasil. Barras verticais em ferro chato 1/2″ x 3/16″ ou barra quadrada maciça de 3/8″, soldadas em quadro de cantoneira ou metalon. Visual limpo, fabricação rápida, preço baixo. Com barra a cada 11–12 cm, protege sem pesar na fachada.
Grade de metalon 20×20 ou 30×20 no lugar da barra maciça. Mais leve, mais barata e mais rápida de soldar. É o padrão em varanda e janela grande, onde o peso da maciça encarece frete e instalação. O ponto fraco é o impacto concentrado: tubo de chapa fina amassa onde a barra maciça só risca a tinta.
Barras onduladas, arabescos e desenho de ferro forjado. Mão de obra pesada: cada peça passa por gabarito de curvatura e o tempo de solda triplica. É o modelo de maior valor agregado — fachada de alto padrão, restauração de casa antiga e portão social de condomínio.
Chapa expandida ou tela ondulada fechando o vão inteiro dentro de quadro de metalon. Não existe espaçamento para discutir — a malha fecha tudo. Comum em proteção de máquinas, portinhola de medidor e janela de porão. Losango de 1 a 2 polegadas resolve a maioria dos casos.
Barras verticais que atravessam a travessa superior e terminam em ponta de lança. É o padrão de gradil de muro residencial. A lança pode ser forjada na própria barra ou ponteira fundida soldada — a fundida é mais barata e sai uniforme em série.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →Três materiais dominam a fabricação de grade. A diferença entre eles está no peso por metro, no preço e na resistência a impacto:
| Material | Seção típica | Peso (kg/m) | Indicação |
|---|---|---|---|
| Ferro chato | 1/2″ x 3/16″ | 0,47 | Barra vertical de janela |
| Barra quadrada maciça | 3/8″ (9,5 mm) | 0,71 | Janela e porta, mais rigidez |
| Barra quadrada maciça | 1/2″ (12,7 mm) | 1,27 | Vão grande, muro, porta social |
| Metalon | 20×20 ch. 18 | 0,72 | Grade leve de janela e varanda |
| Metalon | 30×20 ch. 18 | 0,92 | Quadro e grade de porta/muro |
| Cantoneira | 3/4″ x 1/8″ | 0,88 | Quadro de grade de janela |
Barra maciça pesa mais e custa mais por metro, mas não amassa e não abre com alavanca no meio do vão. Metalon entrega rigidez parecida com cerca de metade do peso da maciça de seção equivalente — só que é tubo de chapa fina: um golpe concentrado amassa a parede. Regra prática: maciço onde a grade é a única barreira; metalon onde existe outra proteção ou o risco é baixo.
Grade montada em metalon fica entre 7 e 9 kg/m²; em barra maciça, entre 10 e 16 kg/m², contando o quadro. Use esse número para orçar frete e definir quantos pontos de fixação o vão pede.

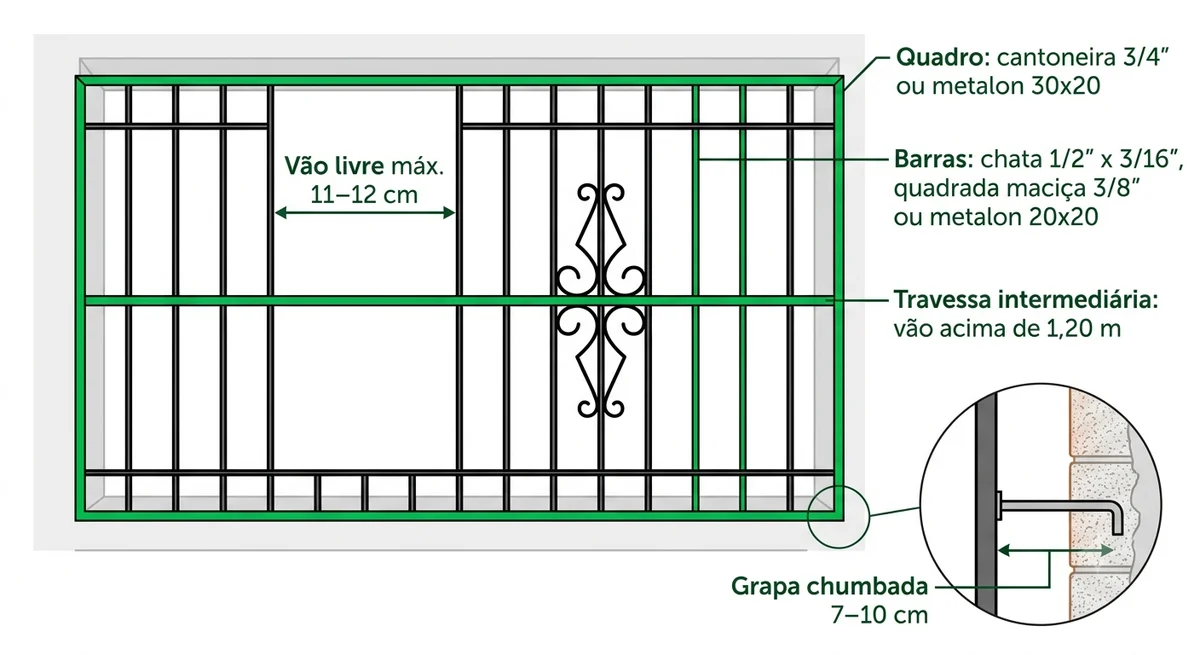

O número que define se a grade protege é o vão livre entre barras: no máximo 11 a 12 cm. Acima disso, criança passa a cabeça e adulto magro passa o corpo com a grade intacta. Meça o vão livre entre as faces das barras, não a distância de eixo a eixo.
O quadro padrão usa cantoneira de 3/4″ x 1/8″ ou metalon 30×20. Em vão acima de 1,20 m de largura, acrescente travessa horizontal intermediária — ela trava as barras no meio do comprimento e impede que sejam afastadas com pé de cabra.
| Vão | Quadro | Barras | Travessa intermediária |
|---|---|---|---|
| Até 1,20 x 1,20 m | Cantoneira 3/4″ | Chata 1/2″ x 3/16″ ou quadrada 3/8″ | Dispensável |
| 1,20 – 2,00 m | Cantoneira 3/4″ ou metalon 30×20 | Quadrada 3/8″ ou metalon 20×20 | 1 no meio do vão |
| Acima de 2,00 m | Metalon 30×20 | Quadrada 1/2″ ou metalon 30×20 | 1 a cada 1,00 m |
Monte um gabarito antes da primeira solda. Duas cantoneiras travadas em esquadro na bancada resolvem: encoste o quadro, confira as diagonais e só então ponteie. Diferença entre diagonais acima de 2–3 mm já aparece na instalação — a grade entra torta no vão.
Marque o espaçamento das barras com espaçador cortado na medida, não com trena barra a barra — o erro acumula e a última barra sai fora de posição. Ponteie todas as barras primeiro, confira o esquadro de novo e só então feche a solda, alternando os lados para não empenar o quadro com o calor.
Na solda, a escolha depende da parede da peça. MIG com fio 0,8 mm é o processo mais produtivo e o mais seguro em metalon de chapa fina — eletrodo revestido fura chapa 18 com facilidade se a mão não for calibrada. Se só tem máquina de eletrodo, use 6013 de 2,5 mm com amperagem no piso da faixa e arco curto. Em barra maciça o 6013 trabalha bem; o risco ali é porosidade por barra oxidada ou eletrodo úmido — lixe o ponto de solda e guarde o eletrodo em estufa ou embalagem fechada.
A fixação mais segura em alvenaria. Corte ferro chato em L ou rabo de andorinha, solde no quadro e chumbe em furo de 7 a 10 cm de profundidade, preenchido com argamassa forte (1:3) ou graute. Grapa rasa de 3–4 cm sai com uma alavancada — é a causa número um de grade arrancada inteira.
Solução rápida quando não dá para quebrar parede. Use parabolt ou parafuso de 10 mm com bucha em concreto ou tijolo maciço. Em bloco furado ou tijolo baiano, parafuso comum não segura — use bucha química ou volte para a grapa. Instale sempre com a cabeça do parafuso inacessível pelo lado externo.
Em obra nova, chumbe um contramarco metálico no vão e parafuse ou solde a grade nele. Facilita troca futura e alinha a grade com o acabamento. Em janela de alumínio, nunca fixe a grade na própria esquadria — fixe na alvenaria ao redor.
Grade fica exposta a chuva e sol o ano inteiro, e a ferrugem começa sempre pelos pontos de solda. O processo mínimo: remova escória e respingos, lixe, desengraxe e aplique fundo antiferrugem — zarcão ou fundo universal — antes de duas demãos de esmalte sintético. Esmalte direto no metal descasca em meses.
Em litoral ou ambiente industrial agressivo, suba o padrão: galvanização a fogo depois da fabricação, com pintura por cima se o cliente quiser cor. Custa 30–50% a mais sobre o preço da peça — mas em maresia, grade só pintada volta para retrabalho dentro da garantia.
Faixas de mercado para grade fabricada e instalada em 2026. O valor varia com região, seção das barras e acabamento:
| Modelo | Faixa de preço (R$/m²) |
|---|---|
| Metalon simples (20×20 / 30×20) | R$ 180 – 320 |
| Ferro chato / barra maciça | R$ 280 – 480 |
| Trabalhada / artística | R$ 450 – 800 |
Uma grade de janela de 1,20 x 1,00 m em metalon sai entre R$ 220 e R$ 380 instalada; a mesma grade em barra maciça, entre R$ 340 e R$ 580. Abaixo de 1 m², a maioria das serralherias cobra um valor mínimo de peça — o deslocamento e a instalação não caem junto com a área.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →As bitolas usadas nos quadros e no preenchimento estão detalhadas em metalon e em cantoneira de ferro.
De 11 a 12 cm de vão livre entre barras. Acima disso, criança passa a cabeça e a grade perde a função de proteção. Meça o vão livre entre as faces das barras, não a distância de eixo a eixo.
Entre R$ 180 e R$ 320 por m² em metalon simples, R$ 280 a R$ 480 em ferro chato ou barra maciça e R$ 450 a R$ 800 na versão trabalhada ou artística, instalada. Galvanização a fogo adiciona 30–50% ao preço da peça.
Metalon 20×20 ou 30×20 pesa cerca de metade da barra maciça equivalente e custa de 30 a 40% menos por m², mas amassa com impacto concentrado. Use barra maciça (quadrada 3/8″ ou 1/2″) quando a grade for a única barreira; metalon quando existir outra proteção ou o risco for baixo.
Grapa chumbada é a fixação mais segura: ferro chato soldado no quadro, chumbado em furo de 7 a 10 cm com argamassa 1:3 ou graute. Alternativa rápida: parabolt ou parafuso de 10 mm com bucha em concreto ou tijolo maciço. Em bloco furado, use bucha química. Deixe os parafusos inacessíveis pelo lado externo.
