Guarda-Corpo Metálico: Alturas, Modelos e Instalação
Magis Soluções
Magis Soluções
Guarda-corpo metálico é o item que a fiscalização mais reprova em obra — e o que mais gera processo quando falha. Altura abaixo do mínimo, vão largo entre barras e fixação fraca transformam uma peça simples de serralheria em risco real de queda.
Este guia reúne o que você precisa para fabricar, orçar ou instalar guarda-corpo de ferro, aço galvanizado ou inox: onde ele é obrigatório, alturas e vãos exigidos por norma, modelos, seções típicas, métodos de fixação e preço por metro linear em 2026.
A regra geral é direta: toda borda com desnível superior a 1 m em área de circulação pede guarda-corpo. Não importa se o local é residência, comércio ou indústria. Na prática, entram na lista:
Em edificação comercial e industrial, o guarda-corpo entra na vistoria do Corpo de Bombeiros e na rotina de segurança do trabalho. Mezanino de loja sem guarda-corpo na borda não passa; plataforma de galpão sem rodapé também não. Resolver na fabricação custa uma fração do retrabalho depois do embargo.
Três referências mandam no guarda-corpo no Brasil: a NBR 14718 (guarda-corpos para edificação), a NBR 9077 (saídas de emergência, que cobre escadas) e, em plataformas e áreas de máquinas, a NR-12 com a NBR 14153. Os números que interessam na prática estão abaixo.

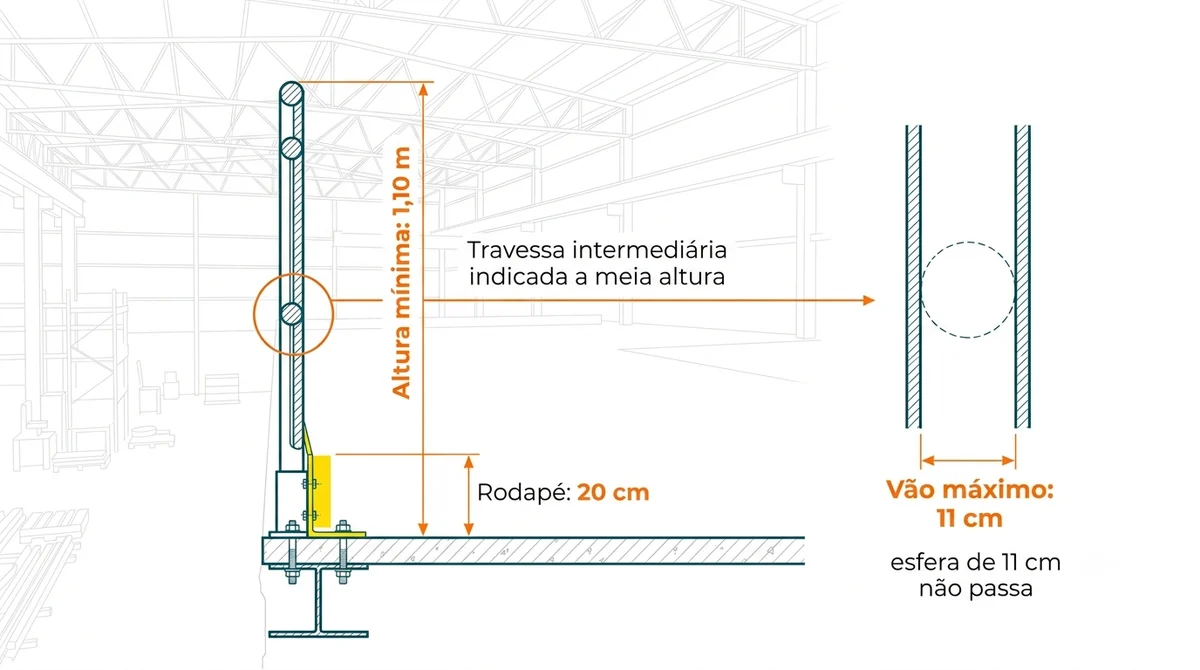

Em qualquer área com risco de queda superior a 1 m — sacada, mezanino, borda de laje — a altura mínima do guarda-corpo é 1,10 m, medida do piso acabado ao topo do peitoril. Em lance de escada, a NBR 9077 admite 0,92 m medido da quina (bico) do degrau; no patamar, 1,05 m.
| Situação | Altura mínima | Como medir |
|---|---|---|
| Mezanino, sacada, borda de laje | 1,10 m | Do piso acabado ao topo do guarda-corpo |
| Lance de escada | 0,92 m | Na vertical, do bico do degrau ao topo |
| Patamar de escada | 1,05 m | Do piso do patamar ao topo |
| Plataforma industrial | 1,10 m + rodapé de 20 cm | Do piso da plataforma; rodapé rente ao piso |
Nenhuma abertura do guarda-corpo pode deixar passar uma esfera de 11 cm de diâmetro. É o teste que reprova a maioria dos gradis mal projetados. Vale para o vão entre barras verticais, entre a travessa inferior e o piso e entre o montante e a parede. Na prática: barras de 1/2″ espaçadas a cada 12 cm de eixo a eixo deixam vão livre de 10,7 cm — dentro do limite. Espaçou 15 cm, reprovou.
Guarda-corpo aguenta gente encostada, apoiada e empurrando. A referência de cálculo é carga horizontal de 1 kN/m (cerca de 100 kgf por metro) aplicada no topo, sem deformação permanente. Em local com aglomeração de público — arquibancada, casa de show, mezanino comercial cheio — a exigência sobe para 2 kN/m. É esse esforço que dimensiona montante, travessa e fixação, não o peso próprio da peça.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →O modelo define custo, segurança e onde a peça pode ser instalada. Os cinco tipos que dominam o mercado:
O padrão de obra. Montantes de tubo ou metalon com barras verticais de 1/2″ espaçadas para travar a esfera de 11 cm. Seguro para criança — não há onde apoiar o pé para escalar — e o mais barato de fabricar em série. É o modelo certo para escada, mezanino e sacada residencial.
Travessas horizontais dão visual limpo e gastam menos material, mas criam o efeito escada: criança usa as travessas como degrau e escala o guarda-corpo. Evite em residência, escola, shopping e qualquer área com circulação de crianças. Reserve o modelo para área industrial com acesso restrito.
Montantes e corrimão metálicos com fechamento em vidro laminado — 8 mm (4+4) ou 10 mm (5+5). Laminado, nunca temperado simples: se o vidro quebra, a película segura os cacos no lugar e a proteção continua de pé. É o modelo de maior valor agregado, padrão em sacada de apartamento e mezanino de loja.
Cabos de inox tensionados entre montantes. Visual leve, muito pedido em escada residencial. Dois cuidados: o cabo cede com o tempo — tensione e confira o vão de 11 cm com o cabo empurrado, não solto — e o modelo também sofre do efeito escada. Reaperte os esticadores na manutenção anual.

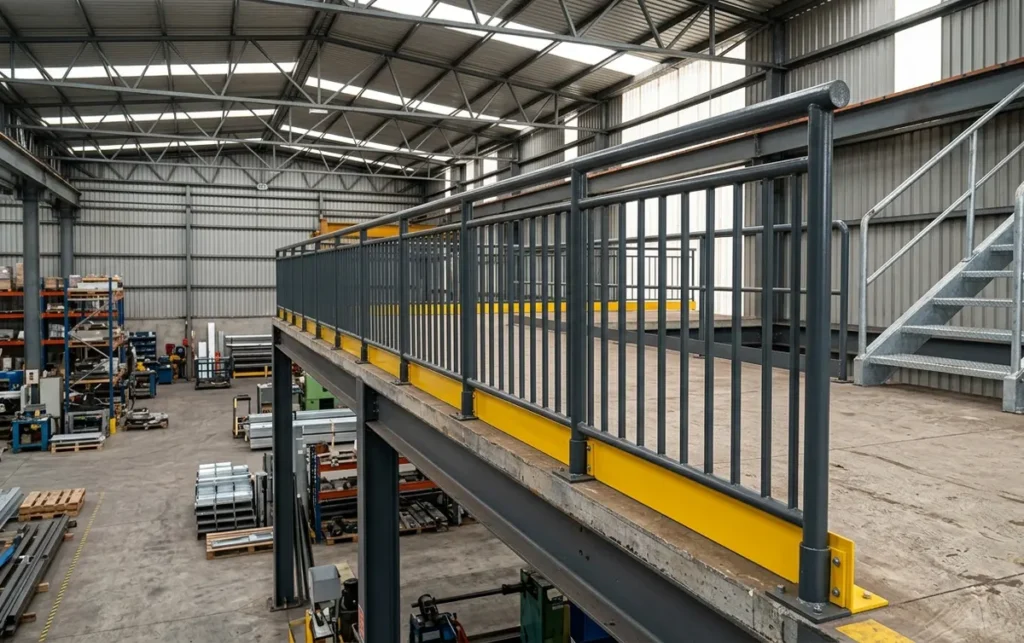

Plataformas, passarelas e mezaninos de galpão seguem o padrão industrial: travessa superior a 1,10 m, travessa intermediária a meia altura e rodapé de chapa com 20 cm rente ao piso. O rodapé impede que ferramenta, parafuso ou peça caia sobre quem circula embaixo. Pintura em amarelo segurança facilita a inspeção e sinaliza a borda.
A composição clássica de serralheria para guarda-corpo de ferro ou aço carbono:
| Elemento | Seção típica | Observação |
|---|---|---|
| Montante | Tubo 1.1/2″ chapa 14 ou metalon 40×40 | Espaçados a cada 1,00 – 1,20 m |
| Corrimão / travessa superior | Tubo 1.1/4″ | Contínuo, sem emenda viva no lance |
| Travessa intermediária | Tubo 1″ ou metalon 30×20 | A meia altura no padrão industrial |
| Barras verticais | Barra redonda 1/2″ ou metalon 15×15 | Eixo a eixo ≤ 12 cm (vão livre ≤ 11 cm) |
| Rodapé industrial | Chapa #16 dobrada, h = 20 cm | Rente ao piso, em todo o perímetro |
No acabamento, a escolha é pelo ambiente. Aço carbono pintado (fundo antióxido + esmalte sintético ou pintura eletrostática) resolve área interna seca. Galvanizado a fogo é o mínimo para área externa. Inox 304 atende ambiente interno de padrão alto; no litoral, suba para o 316 — o 304 mancha com maresia em poucos meses.
Guarda-corpo bom com fixação ruim é guarda-corpo reprovado. Três métodos dominam a instalação em concreto:
O mais usado. Flange de chapa 1/4″ (100×100 ou 150×150 mm) soldada na base do montante e fixada com 4 chumbadores mecânicos de 3/8″ ou 1/2″ (tipo parabolt) no concreto. Exige concreto sadio e distância de borda: chumbador de expansão a menos de 10 cm da borda da laje lasca o concreto no torque. Confira o aperto com torquímetro, não no braço.
Mesma flange, mas com barra roscada colada com ancoragem química (epóxi ou poliéster injetado no furo). Não expande, então funciona perto de borda e em concreto que fissuraria com o parabolt. Respeite o tempo de cura antes de montar e carregar o guarda-corpo — varia de 30 minutos a 24 horas conforme o produto e a temperatura.
O montante desce dentro de um furo de 7 a 10 cm de profundidade na laje e é grauteado. É a fixação mais rígida e o visual mais limpo, sem flange aparente. Precisa ser prevista antes do contrapiso — furar e engastar em laje pronta encarece e suja a obra.
Em laje fina ou com borda fraca, fixe o montante na lateral, contra a face da viga de borda, com flange e chumbador. O esforço passa a trabalhar em cisalhamento e a fixação segura mais do que na vertical sobre pouco cobrimento.
Na escada, o guarda-corpo acumula duas funções: fechar a lateral e sustentar o corrimão. O corrimão precisa ser contínuo ao longo do lance, sem interrupção nos montantes, com seção que a mão envolva — tubo de 1.1/4″ a 1.1/2″ resolve. Altura do corrimão: entre 0,80 e 0,92 m, medida do bico do degrau. Em edificação de uso público, a NBR 9050 pede corrimão duplo (0,92 m e 0,70 m) e prolongamento de 30 cm no início e no fim do lance.
No mezanino, o ponto crítico é a chegada da escada: o guarda-corpo da borda precisa emendar com o da escada sem deixar vão maior que 11 cm na transição. É o detalhe mais esquecido no projeto e o primeiro que o vistoriador mede.
Guarda-corpo é vendido por metro linear, instalado. Faixas de mercado praticadas em 2026:
| Material | Preço por metro linear (instalado) |
|---|---|
| Ferro pintado | R$ 250 – 450 |
| Aço galvanizado | R$ 350 – 600 |
| Inox 304/316 | R$ 600 – 1.100 |
| Aço com vidro laminado | R$ 800 – 1.400 |
São estimativas de mercado — o valor fecha conforme região, pé-direito, complexidade e volume. Trecho curvo, recorte em degrau e pintura eletrostática encarecem; barra reta em série barateia. Um mezanino com 8 m de borda em ferro pintado sai entre R$ 2.000 e R$ 3.600; o mesmo perímetro com vidro laminado passa de R$ 6.400. Escada custa mais por metro que trecho reto: corte em ângulo, mais solda e corrimão acompanhando o lance.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →1,10 m do piso acabado ao topo, em qualquer área com risco de queda superior a 1 m — mezanino, sacada, borda de laje. Em lance de escada, admite-se 0,92 m medido do bico do degrau; em patamar, 1,05 m.
Nenhum vão pode deixar passar uma esfera de 11 cm de diâmetro. Com barra redonda de 1/2″, isso significa espaçamento de até 12 cm de eixo a eixo — vão livre de cerca de 10,7 cm. A regra vale também para o vão entre a travessa inferior e o piso.
Ferro pintado: R$ 250 a R$ 450 por metro linear instalado. Aço galvanizado: R$ 350 a R$ 600. Inox: R$ 600 a R$ 1.100. Com vidro laminado: R$ 800 a R$ 1.400. Estimativas de mercado — o valor varia com região, complexidade e volume.
Guarda-corpo é a barreira que impede a queda, com altura mínima de 1,10 m (0,92 m em lance de escada). Corrimão é o apoio para a mão, instalado entre 0,80 e 0,92 m de altura. Na escada os dois trabalham juntos: o guarda-corpo fecha a lateral e o corrimão acompanha o lance sem interrupção.
