Escada caracol é a escada que menos ocupa espaço em planta: um modelo de 1,20 m de diâmetro fecha em pouco mais de 1,1 m² de área — nenhuma escada reta ou em L chega perto. É por isso que ela domina o acesso a mezanino, loft, sótão e sobrado de planta apertada, e é um dos serviços mais pedidos em serralheria.
Este guia cobre o que você precisa para fabricar, orçar ou comprar uma escada caracol: diâmetros e medidas, cálculo do número de degraus, passo no raio útil, materiais, estrutura do mastro central, fabricação na prática e preço em 2026.

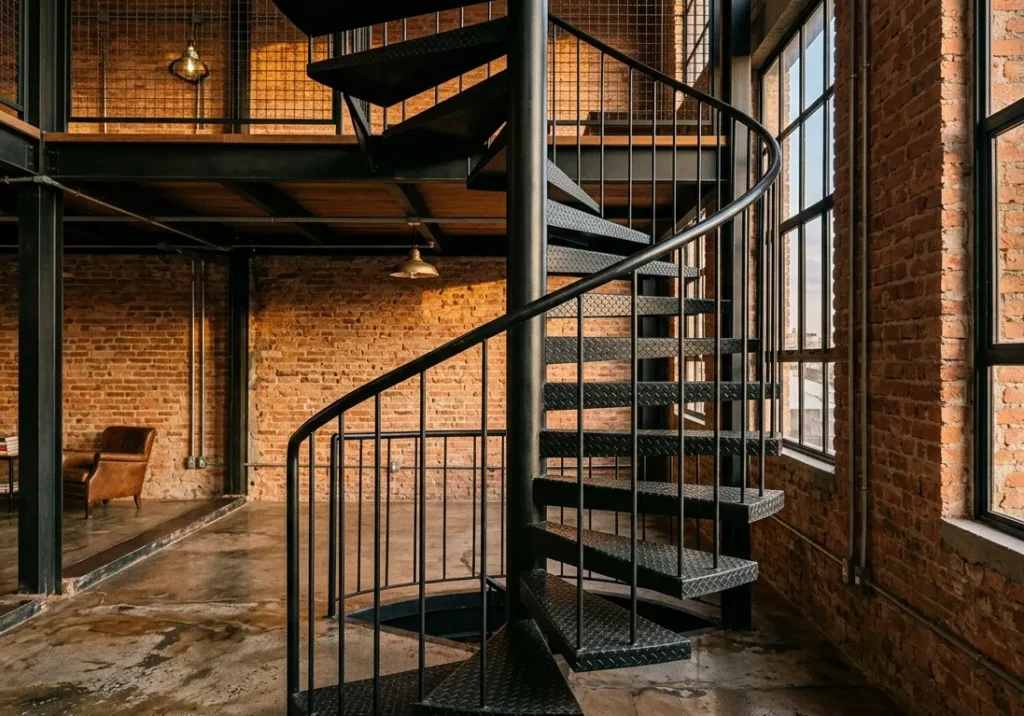

A escada caracol é autoportante: um tubo central (mastro) chumbado no piso recebe os degraus soldados em balanço, girando em torno do eixo. Não precisa de viga lateral, parede de apoio nem caixa de escada — só de um vão no piso superior com o diâmetro da escada mais folga. Todo o esforço desce pelo mastro até a base, e a fixação da chegada no piso superior trava o conjunto contra torção.
Use quando o espaço manda: acesso a mezanino de loja e depósito, loft, sótão, área de serviço de sobrado, saída para terraço. Em galpão com mezanino de escritório, é a solução padrão para subir sem roubar área de estoque — a escada reta equivalente consome 3 a 4 m² só de projeção, fora o patamar.
Não use como escada única quando móveis grandes precisam subir: colchão de casal, guarda-roupa e sofá não fazem a curva. E para tráfego pesado o dia inteiro, escada reta ou em U cansa menos — no caracol, o passo útil é sempre mais curto de um lado do degrau, e duas pessoas só se cruzam a partir de 1,80 m de diâmetro.

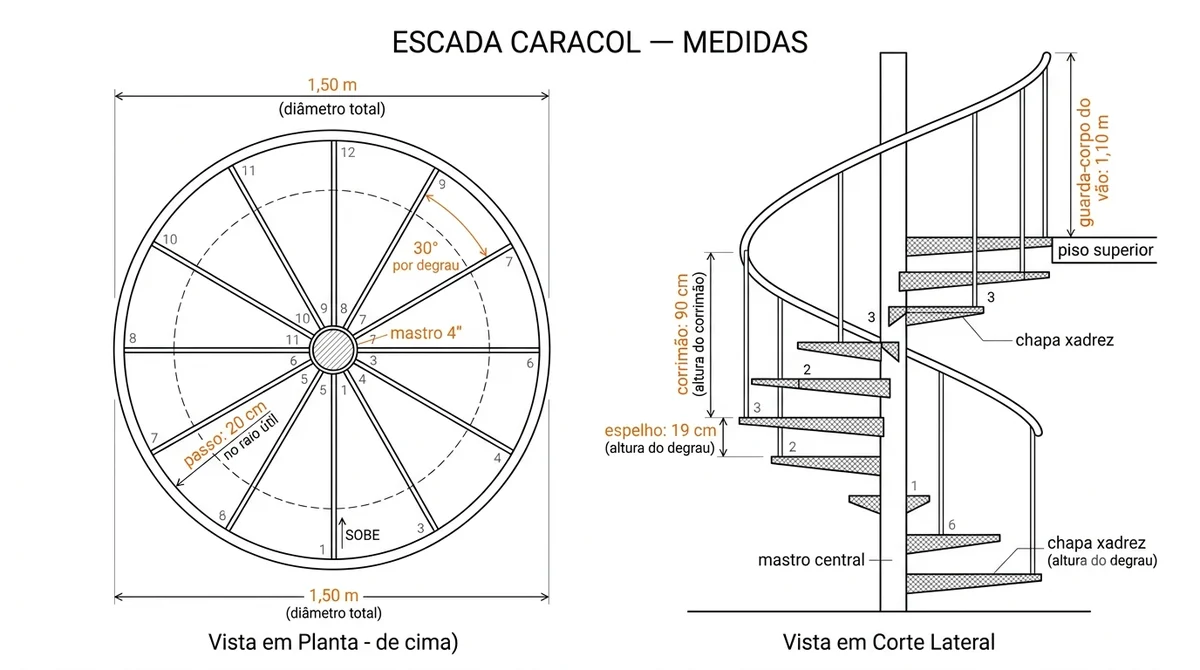

O diâmetro define o conforto. Abaixo de 1,20 m, a escada caracol vira escada de marinheiro torcida — passo curto demais para descer de frente. A tabela resume as faixas usadas no mercado:
| Diâmetro | Uso indicado | Conforto |
|---|---|---|
| 1,20 m | Acesso eventual: sótão, depósito, casa de máquinas | Mínimo prático — passo curto, um usuário por vez |
| 1,30 m | Acesso secundário: mezanino de serviço, terraço | Justo — uso diário leve, descida de frente |
| 1,50 m | Uso frequente: mezanino de loja, loft, home office | Confortável — passo pleno no raio útil |
| 1,80 m | Escada principal, tráfego frequente | Próximo de escada reta — permite cruzamento |
O vão no piso superior deve ter o diâmetro da escada mais 5 a 10 cm de folga por lado, para a mão correr no corrimão sem raspar na borda da laje ou do forro. Vão redondo ou quadrado funciona — o quadrado facilita o acabamento do guarda-corpo.
A conta é direta: meça a altura de piso acabado a piso acabado e divida por 19 cm, que é o espelho confortável para caracol. Arredonde para o inteiro mais próximo e recalcule o espelho real. Espelho final entre 18 e 21 cm está dentro do aceitável — acima disso a escada fica dura de subir.
| Pé-direito (piso a piso) | Nº de espelhos | Espelho resultante |
|---|---|---|
| 2,50 m | 13 | 19,2 cm |
| 2,70 m | 14 | 19,3 cm |
| 2,80 m | 14 | 20,0 cm |
| 3,00 m | 16 | 18,8 cm |
O número de degraus soldados no mastro é o número de espelhos menos um — o último espelho é vencido pelo próprio piso de chegada. Pé-direito de 2,80 m: 14 espelhos, 13 degraus mais a plataforma de chegada.
No caracol, a profundidade do degrau varia: quase zero junto ao mastro, máxima na borda externa. O que vale é o passo medido na linha de passo — o raio útil, a cerca de 2/3 do raio total contando do centro. Nessa linha, o degrau precisa entregar 19 a 20 cm de profundidade. É essa medida que separa escada que desce de frente de escada que obriga a descer de lado.
Exemplo: escada de 1,50 m de diâmetro com 12 degraus por volta (30° por degrau) tem linha de passo a 50 cm do centro. O perímetro nessa linha é 3,14 m; dividido por 12, dá 26 cm de passo — folgado. A mesma conta numa escada de 1,20 m entrega 21 cm, no limite. Por isso o diâmetro de 1,20 m só serve para acesso eventual.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →O padrão de serralheria e o melhor custo-benefício. Mastro em tubo de aço carbono, degraus em chapa xadrez de 1/8″ (3,2 mm) dobrada em formato de setor, guarda-corpo em barra chata ou tubo. Acabamento com fundo antiferrugem e esmalte sintético, ou pintura eletrostática para durar mais. Em área externa ou litoral, galvanize antes de pintar — chapa xadrez crua enferruja no primeiro inverno.
Estrutura toda em aço, piso do degrau em madeira maciça de 3 cm — garapeira, cumaru ou pinus tratado. É o acabamento residencial mais pedido: esconde a cara industrial da chapa xadrez e aquece o ambiente. A madeira parafusa por baixo em degrau de chapa lisa ou quadro de cantoneira. Custa mais pela madeira e pela mão de obra de acabamento.
AISI 304 escovado ou polido para interior, 316 para litoral. Degraus em chapa de inox ou vidro laminado, corrimão em tubo polido. É o material mais caro da lista — o custo está no material e na solda TIG com acabamento. Entra em projeto de arquitetura, não em obra de custo apertado.
Leve e imune à ferrugem, comum em kit modular de montar. Bom para área externa e maresia sem custo de inox. O ponto fraco é a rigidez: escada de alumínio vibra mais que a de aço no mesmo diâmetro. Confira a espessura das peças do kit antes de comprar — kit barato flexiona no meio do vão.
O mastro central é tubo de 4″ a 6″ (101,6 a 152,4 mm) com parede mínima de 3 mm. Até 3 m de pé-direito e uso residencial, tubo de 4″ schedule 40 resolve. Acima de 3 m, ou com tráfego pesado, suba para 5″ ou 6″ — ou trave o mastro na estrutura do piso superior para cortar a vibração.
Cada degrau trabalha em balanço: uma luva (anel de tubo com diâmetro interno justo sobre o mastro) soldada à estrutura do degrau, que veste o mastro e é soldada na posição. Degrau com balanço acima de 70 cm pede mão-francesa embaixo ou reforço na alma — chapa xadrez solta de 3,2 mm flexiona com gente pesada na ponta.
Guarda-corpo e corrimão não são opcionais. Corrimão contínuo entre 80 e 92 cm acima do bico do degrau, conforme NBR 9077. No vão do piso superior, guarda-corpo com altura mínima de 1,10 m, conforme NBR 14718 — e feche os vãos: na prática, nenhuma abertura deve deixar passar uma esfera de 11 cm, senão vira ponto de queda de criança. O buraco da escada no piso de cima derruba mais gente que a escada em si.
Defina o giro por degrau dividindo 360° pelo número de degraus por volta — 30° para 12 por volta, 22,5° para 16. Corte um gabarito em chapa fina ou MDF com esse ângulo e use para marcar a posição de cada degrau no mastro. Para o espelho, corte um espaçador de tubo na altura exata do espelho: ele veste o mastro entre uma luva e outra e garante altura constante sem trena e sem erro acumulado.
Monte o mastro na horizontal sobre cavaletes ou já no prumo, e ponteie todos os degraus antes de qualquer solda definitiva. Confira giro, espelho e nivelamento de cada degrau com o conjunto ponteado — é a última chance de corrigir barato. Depois solde em filete contínuo em toda a volta da luva, alternando lados e pulando degraus para não puxar o mastro com o calor. MIG com fio 0,8 ou 1,0 mm resolve; em eletrodo, 6013 para posição e 7018 onde precisar de mais garantia.
Prumo do mastro nos dois eixos antes de fixar qualquer coisa — 5 mm fora de prumo em 3 m aparece no olho e desloca a chegada. Base em chapa de 250 x 250 x 8 mm soldada no pé do mastro, chumbada com 4 parabolts de 1/2″ em concreto firme. Piso fraco ou contrapiso solto: quebre e faça um bloco de concreto de 40 x 40 x 40 cm para receber a base. Por fim, calcule a rotação total antes de cortar o primeiro degrau — número de espelhos vezes o ângulo por degrau — para o último degrau chegar alinhado com o vão. 14 espelhos a 30° são 420°: uma volta completa mais 60°. Se ignorar essa conta, a chegada cai fora do vão e não tem conserto bonito.
Faixas de mercado para escada caracol fabricada sob medida, até 3 m de pé-direito, com guarda-corpo e corrimão inclusos. Trate como estimativa: preço do aço, região e acabamento mexem no número final.
| Material | Faixa de preço (até 3 m de pé-direito) |
|---|---|
| Ferro/aço carbono pintado, degrau de chapa xadrez | R$ 2.800 – 4.500 |
| Aço + degraus de madeira | R$ 4.500 – 7.500 |
| Inox 304 escovado ou polido | R$ 8.000 – 15.000 |
Diâmetro acima de 1,50 m, pintura eletrostática e corrimão duplo puxam para o teto da faixa. Instalação costuma entrar no preço na mesma cidade; frete e deslocamento, não. Peça e passe orçamento sempre com três medidas fechadas: diâmetro, pé-direito de piso a piso e material. Orçamento sem essas três medidas é chute — e chute em escada vira prejuízo na instalação.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →1,20 m de diâmetro é o mínimo prático, com passo em torno de 19 cm no raio útil. Para uso diário, trabalhe com 1,30 m; para escada de uso frequente ou principal, 1,50 m ou mais. O vão no piso superior precisa do diâmetro mais 5 a 10 cm de folga por lado.
Em ferro pintado com degrau de chapa xadrez, entre R$ 2.800 e R$ 4.500 até 3 m de pé-direito. Aço com degraus de madeira, R$ 4.500 a R$ 7.500. Inox, R$ 8.000 a R$ 15.000. São faixas de mercado — região, diâmetro e acabamento mexem no valor.
14 espelhos de 20 cm — ou seja, 13 degraus soldados no mastro mais o piso de chegada. A conta: 280 cm divididos por 19 cm dão 14,7; arredondando para 14 espelhos, o espelho real fica em 20 cm.
Pode, desde que o diâmetro fique em 1,50 m ou mais e o passo no raio útil em 19 a 20 cm. Considere as limitações: móveis grandes não sobem pela caracol e a NBR 9077 restringe escadas desse tipo como rota de saída em várias ocupações. Em residência unifamiliar, é aceita.
