Materiais e Mercado
Pintura de estrutura metálica: preparo, tipos de tinta, como pintar e quanto custa
Magis Soluções
Magis Soluções
A estrutura sai da serralheria com duas demãos de zarcão e esmalte, monta bonita e em três anos começa a soltar lasca de tinta com ferrugem por baixo. Na maioria das vezes a tinta nem era ruim. O problema estava na superfície que recebeu a tinta, na espessura aplicada ou no esquema errado para o ambiente.

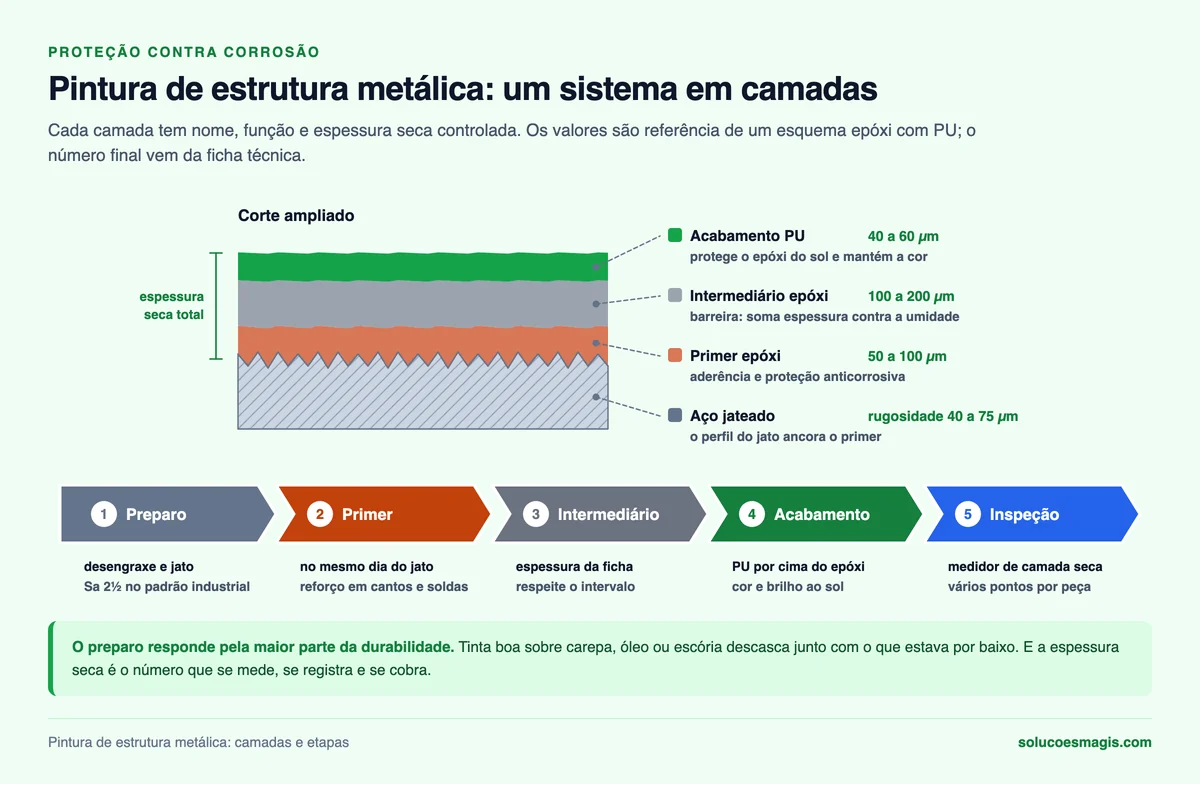

Direto ao ponto: pintura de estrutura metálica é um sistema, com preparo de superfície, primer, intermediário quando precisa e acabamento, cada um com espessura controlada. O preparo responde pela maior parte da durabilidade. A tinta se escolhe pela agressividade do ambiente, e a espessura seca é o número que se mede e se cobra.
Neste guia: graus de preparo de superfície, tipos de tinta e sistemas, espessura por demão, classes de ambiente da ISO 12944, métodos de aplicação, clima, retoque de solda e montagem, erros comuns, manutenção e custo de referência.
Carepa de laminação, ferrugem, óleo, pó e sal na superfície impedem a tinta de aderir no aço. Os graus de limpeza mais usados vêm da ISO 8501-1 e aparecem em qualquer especificação de pintura industrial.
| Grau | Método | Resultado | Quando usar |
|---|---|---|---|
| St 2 | Ferramenta manual: escova, lixa, raspador | Remove ferrugem e tinta soltas | Retoque e ambiente pouco agressivo |
| St 3 | Ferramenta mecânica: escova rotativa, disco | Limpeza mais minuciosa, brilho metálico | Manutenção e peça sem acesso a jato |
| Sa 2 | Jateamento abrasivo comercial | Remove quase toda carepa e ferrugem | Ambiente médio |
| Sa 2½ | Jateamento ao metal quase branco | Só manchas leves restantes | Padrão da pintura industrial de qualidade |
| Sa 3 | Jateamento ao metal branco | Aço totalmente limpo | Ambiente muito agressivo e casos especiais |
Antes de qualquer grau, a peça precisa estar desengraxada. Escovar óleo espalha óleo. O jateamento também cria um perfil de rugosidade que ancora o primer, e a faixa usual fica em torno de 40 a 75 µm, conforme o que o fabricante da tinta pede.
| Tinta | Função | Ponto forte | Limitação |
|---|---|---|---|
| Alquídica (esmalte sintético, primer de óxido de ferro) | Primer e acabamento | Barata, fácil, tolera preparo manual | Pouca resistência química e à umidade constante |
| Epóxi (fosfato de zinco, poliamida, alta espessura) | Primer e intermediário | Aderência e barreira excelentes | Calcina e perde cor ao sol |
| Epóxi rica em zinco | Primer | Proteção galvânica, como o zinco da galvanização | Exige jateamento de qualidade |
| Epóxi tolerante à superfície | Primer de manutenção | Aceita St 3 com ferrugem aderida leve | Espessura alta por demão, secagem lenta |
| Poliuretano (PU) alifático | Acabamento | Mantém cor e brilho ao sol | Mais caro, precisa de base compatível |
O sistema combina essas tintas. Em galpão coberto e seco, primer alquídico mais esmalte sintético resolve bem. Em ambiente mais agressivo, o esquema clássico é primer epóxi, intermediário epóxi e acabamento em PU. O epóxi sozinho exposto ao sol calcina, ou seja, forma um pó branco na superfície e perde brilho, e por isso o PU vai por cima.
Pintar sobre zinco é outra conversa. Esmalte alquídico direto no galvanizado descasca, porque reage com o zinco e perde aderência. O caminho é limpar, lixar de leve ou fazer jateamento suave e usar primer próprio para superfície galvanizada, em geral epóxi. O processo de zinco e o sistema duplex estão em galvanização a fogo.
A ISO 12944 organiza os ambientes em classes de corrosividade, de C1 a CX, e as combina com a durabilidade pretendida do sistema. O fabricante da tinta usa essas classes para indicar o esquema. A tabela resume a lógica com faixas de referência de espessura seca total; o valor final vem da ficha técnica do fabricante e da especificação do projeto.
| Classe | Agressividade | Exemplos | Espessura seca total de referência |
|---|---|---|---|
| C1 | Muito baixa | Interior aquecido e seco, escritório | Esquema simples, cerca de 80 µm |
| C2 | Baixa | Rural, galpão fechado sem condensação forte | Cerca de 80 a 160 µm |
| C3 | Média | Urbano, industrial leve, litoral de baixa salinidade | Cerca de 120 a 200 µm |
| C4 | Alta | Industrial, piscina coberta, litoral moderado | Cerca de 160 a 280 µm |
| C5 | Muito alta | Industrial úmido e agressivo, litoral forte | Cerca de 240 a 320 µm ou mais |
| CX | Extrema | Offshore, indústria química severa | Sistema especial do fabricante |
Galpão avícola, curral, estábulo e armazém de fertilizante têm amônia e umidade constante e costumam cair em classe mais alta do que o endereço sugere. A corrosão em si, e por que ela acelera nesses ambientes, está em o que é ferrugem.
A lista de materiais do projeto é o ponto de partida para calcular a área a pintar e o consumo de tinta. A Biblioteca tem mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais.
Ver a Biblioteca →| Tinta | Espessura seca por demão, referência |
|---|---|
| Primer alquídico | 30 a 40 µm |
| Esmalte sintético | 25 a 40 µm |
| Primer epóxi | 50 a 100 µm |
| Epóxi de alta espessura | 100 a 200 µm |
| Acabamento PU | 40 a 60 µm |
Mais espessura de uma vez só causa escorrimento, trinca e solvente preso. Menos espessura deixa poro e a ferrugem aparece em ponto. O número certo é o da ficha, por demão.
Reforço de faixa, o stripe coat, é passar trincha em cantos, bordas, soldas e furos antes da demão geral. São os pontos onde a tinta fica fina e onde a ferrugem começa.
Toda estrutura chega à obra com algum dano: solda de campo, marca de cinta, risco de transporte, parafuso novo. O retoque segue o mesmo esquema da fábrica, com as mesmas tintas e espessuras.
Pintura em altura exige plataforma, cinto e ancoragem, como descrito em trabalho em altura. Proteção contra incêndio é outro sistema, com tinta que expande no calor, e está em pintura intumescente.
Inspeção anual resolve a maior parte dos problemas: procure bolha, lasca, ferrugem em solda, canto e base de pilar. Pontos isolados se retocam; quando a ferrugem se espalha por boa parte da superfície, a repintura geral fica mais barata que remendar. O roteiro de inspeção do galpão todo está em manutenção de galpão metálico.
| Serviço | Faixa de referência 2026 |
|---|---|
| Preparo manual St 3 e duas demãos de alquídico | R$ 25 a 50 por m² |
| Jateamento Sa 2½ e esquema epóxi com PU | R$ 70 a 160 por m² |
| Área por tonelada, perfil laminado pesado | Cerca de 15 a 30 m² por tonelada |
| Área por tonelada, perfil dobrado de chapa fina | Cerca de 80 a 130 m² por tonelada |
Os preços variam por região, acesso, altura e volume. A área por tonelada explica por que estrutura leve de chapa fina custa mais para pintar por quilo que estrutura pesada: há muito mais superfície para o mesmo peso.
Orçar pintura começa pelo peso e pelos perfis da estrutura. O eGalpão faz o pré-dimensionamento do galpão metálico, com pórtico, terças, contraventamento e sapatas, e entrega a lista de materiais com o peso de cada peça.
Conhecer o eGalpão →Depende do ambiente. Em galpão coberto e seco, primer alquídico com esmalte sintético atende. Em ambiente industrial, úmido ou litoral, o esquema com primer epóxi, intermediário epóxi e acabamento em PU dura muito mais.
Em ambiente agressivo e em pintura industrial de qualidade, sim, com grau Sa 2½. Em ambiente pouco agressivo, limpeza mecânica St 3 com primer adequado resolve, desde que a peça esteja desengraxada e sem ferrugem solta.
O número de demãos sai da espessura seca total do esquema dividida pela espessura por demão da ficha técnica. Na prática, esquemas simples usam duas a três demãos e esquemas industriais usam três ou mais.
Só se a umidade relativa estiver abaixo de cerca de 85% e a superfície do aço estiver pelo menos 3 °C acima do ponto de orvalho. Com neblina, sereno ou chuva, a tinta perde aderência.
Como referência para 2026, de R$ 25 a 50 por m² em preparo manual com alquídico, e de R$ 70 a 160 por m² em jateamento com esquema epóxi e PU. O valor varia com região, altura, acesso e volume.
