Telhado 4 águas: o que é, estrutura, inclinação, como calcular a área e quanto custa
Magis Soluções
Magis Soluções

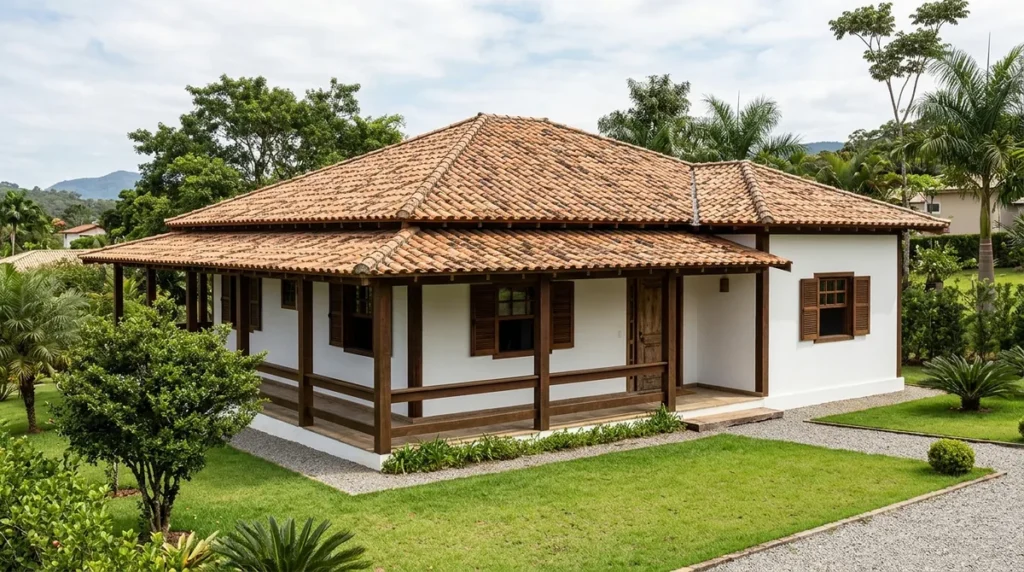

Telhado 4 águas é aquele que cai para os quatro lados da casa. Visto de cima, lembra um envelope: duas águas grandes em trapézio nas fachadas compridas e duas águas em triângulo nas pontas. Não sobra oitão, não sobra empena, e o beiral dá a volta completa na construção.
Direto ao ponto: o 4 águas protege melhor as paredes e costuma se comportar melhor ao vento que o telhado de duas águas com oitão alto, e em troca pede mais cortes de telha, mais peças de estrutura e mais atenção nos espigões. Em casa térrea com beiral largo, ele quase sempre compensa. Em obra apertada de orçamento, o 2 águas ainda é o caminho mais barato.
Neste guia: a geometria do 4 águas, quando escolher, a inclinação por tipo de telha, a estrutura em madeira e em aço, como calcular a área com o fator de inclinação, rufos e calhas, a variação de 3 águas para garagem e o custo comparado ao 2 águas.

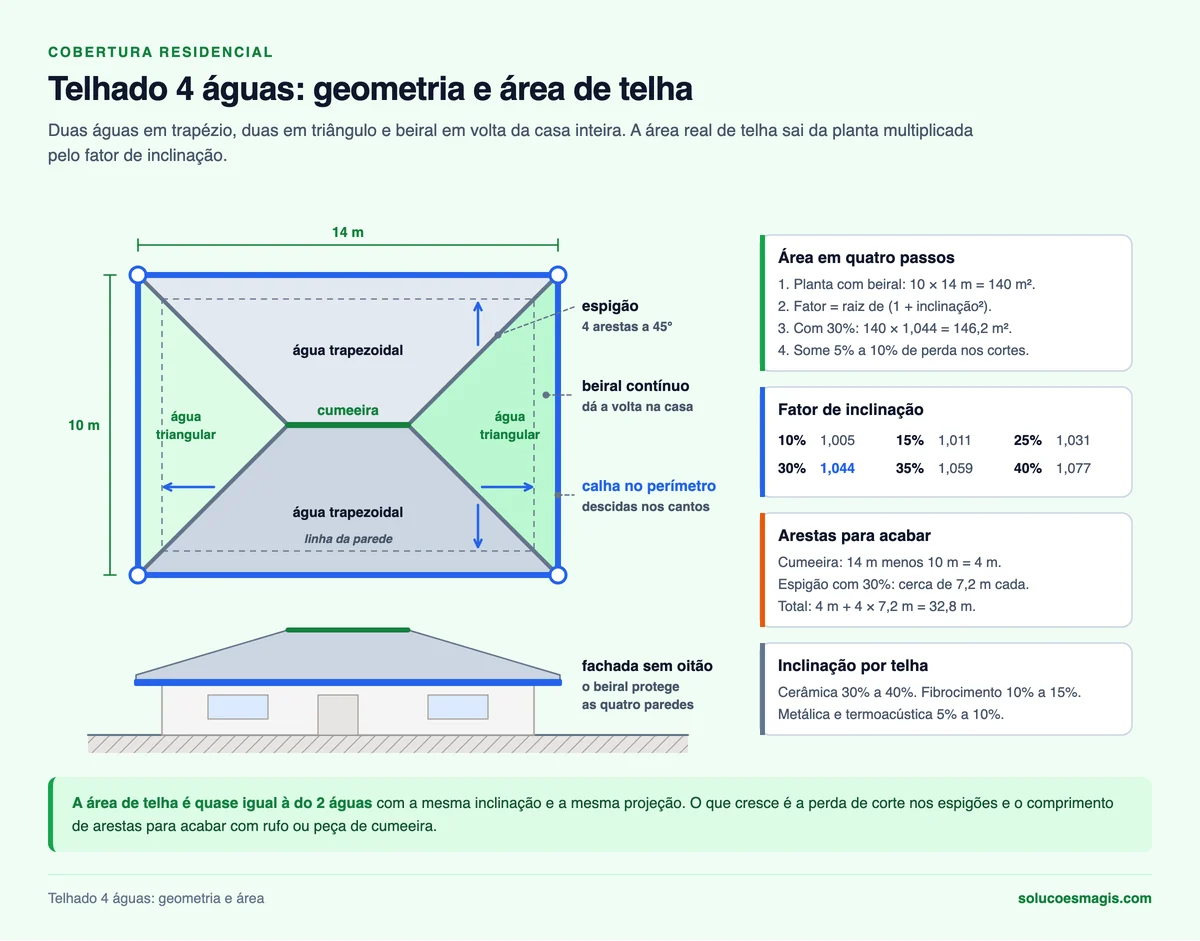

Tudo começa pela cumeeira. No 4 águas ela é mais curta que o comprimento da casa, porque as pontas também caem. Quando as quatro águas têm a mesma inclinação e a planta é retangular, a conta é simples: a cumeeira mede o comprimento menos a largura.
Se as águas tiverem inclinações diferentes, a cumeeira desloca e os espigões saem do ângulo de 45°. Funciona, mas complica corte e montagem.
| Situação | 4 águas | 2 águas |
|---|---|---|
| Casa térrea com beiral em volta | Indicado, protege as quatro fachadas | Deixa duas fachadas com oitão exposto |
| Região com vento forte | Costuma se comportar melhor, sem oitão alto | Oitão alto recebe vento de frente |
| Planta retangular simples | Resolve bem | Resolve bem e custa menos |
| Planta em L ou recortada | Aceita, com rincões | Aceita, com mais oitões |
| Sótão ou mezanino no telhado | Espaço útil pequeno | Mais volume aproveitável |
| Orçamento apertado | Mais cortes e peças | Mais barato de fazer |
A comparação entre uma e duas águas, com vantagens de cada uma, já está em cobertura de uma água ou duas águas. Aqui o foco é o que muda quando o telhado cai para os quatro lados.
Quem manda na inclinação é a telha. Cada fabricante informa a inclinação mínima do seu produto, e esse valor muda com o comprimento da água e a região. A tabela abaixo é referência para começar o estudo.
| Telha | Inclinação de referência | Observação no 4 águas |
|---|---|---|
| Cerâmica (colonial, portuguesa, romana) | 30% a 40%, conforme o modelo | Espigão com peça cerâmica argamassada ou fixada a seco |
| Concreto | 30% a 35% | Peso alto, estrutura mais robusta |
| Fibrocimento | 10% a 15% ou mais | Muito corte diagonal nos espigões |
| Metálica trapezoidal | 5% a 10% | Rufo de espigão em chapa dobrada |
| Termoacústica (sanduíche) | 5% a 10% | Corte diagonal exige acabamento do núcleo |
| Shingle | A partir de 25% a 30%, conforme o fabricante | Aceita bem a geometria, precisa de base contínua |
Telha de peças sobrepostas pede mais inclinação; chapa contínua do beiral à cumeeira vence inclinação baixa. Veja a cerâmica em telha portuguesa.
A lógica é a mesma, trocando madeira por perfil formado a frio. Tesoura, espigão e terça em perfil U enrijecido, ripa metálica para telha cerâmica ou apoio direto da telha metálica sobre a terça. Peça reta, sem cupim nem empeno, montagem parafusada. Em tesoura e treliça, use perfil U ou Ue formado a frio; evite cantoneira dupla.
| Peça | Madeira (referência) | Aço formado a frio (referência) |
|---|---|---|
| Tesoura principal | Peroba, angelim ou eucalipto tratado | Banzos e diagonais em perfil U ou Ue |
| Espigão | Viga de madeira maciça | Perfil Ue ou dois Ue encaixados em caixão |
| Meia-tesoura | Mesma madeira da tesoura | Perfil Ue |
| Terça | Viga de madeira | Perfil Ue |
| Ripa | Ripa de madeira | Ripa metálica (perfil cartola) |
Os perfis citados são referência de tipo de peça. A bitola de cada um muda com o vão, o espaçamento, o peso da telha, o vento da região (NBR 6123), as ligações e as condições de apoio. Confirme sempre com o responsável técnico da obra.
Para entender como a tesoura trabalha e quais modelos existem, veja estrutura metálica para telhado e terça metálica.
Se a cobertura faz parte de uma estrutura metálica maior, partir de projeto pronto economiza dias de desenho. São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais.
Ver a Biblioteca →A área de telha é maior que a área da planta, porque a água é inclinada. A correção é o fator de inclinação: raiz quadrada de 1 mais a inclinação ao quadrado. Com as quatro águas na mesma inclinação, o mesmo fator vale para o telhado inteiro.
| Inclinação | Fator | Área real para 140 m² de projeção |
|---|---|---|
| 10% | 1,005 | 140,7 m² |
| 15% | 1,011 | 141,5 m² |
| 25% | 1,031 | 144,3 m² |
| 30% | 1,044 | 146,2 m² |
| 35% | 1,059 | 148,3 m² |
| 40% | 1,077 | 150,8 m² |
Um detalhe que surpreende muita gente: com a mesma inclinação e a mesma projeção, o 4 águas tem praticamente a mesma área de telha que o 2 águas. O que aumenta é a perda de corte e o comprimento de arestas para acabar.
Se a ideia for esconder o telhado atrás de uma mureta, o sistema muda de lógica e a calha vai para dentro da platibanda. Esse caso está em telhado embutido.
O 3 águas é o 4 águas com uma das pontas encostada em uma parede. É muito usado em garagem ou varanda anexa à casa: a cumeeira nasce na parede, dois espigões descem para os cantos livres e três águas caem para fora.
Garagem em estrutura metálica, com pilares, vigas e cobertura, está detalhada em garagem em estrutura metálica.
O custo depende muito da telha, da estrutura e da mão de obra da região. Como referência de 2026, os valores abaixo são por metro quadrado de telhado pronto, com estrutura, telha e acabamento de cumeeira e espigões, e variam bastante por região.
| Sistema | Faixa de referência 2026 por m² | Custo relativo ao 2 águas |
|---|---|---|
| Madeira + telha cerâmica | R$ 200 a R$ 380 | 10% a 25% a mais |
| Aço formado a frio + telha cerâmica | R$ 230 a R$ 420 | 10% a 20% a mais |
| Aço + telha metálica simples | R$ 150 a R$ 280 | 5% a 15% a mais |
| Aço + telha termoacústica | R$ 250 a R$ 450 | 10% a 20% a mais |
Se a obra inclui um galpão metálico, o eGalpão faz o pré-dimensionamento de pórtico, terças, contraventamento e sapatas e entrega a lista de materiais para orçar. O telhado residencial de 4 águas fica fora do que o software resolve.
Conhecer o eGalpão →O 2 águas cai para dois lados e deixa dois oitões nas pontas. O 4 águas cai para os quatro lados, sem oitão, com beiral contínuo em volta da casa. Ele protege melhor as paredes e costuma se comportar melhor ao vento, mas pede mais peças de estrutura e mais corte de telha.
Depende da telha. Como referência, cerâmica fica entre 30% e 40%, fibrocimento a partir de 10% a 15% e telha metálica entre 5% e 10%. Vale sempre a inclinação mínima do catálogo do fabricante, que muda com o comprimento da água.
Multiplique a área da projeção horizontal, com beiral, pelo fator de inclinação (raiz de 1 mais a inclinação ao quadrado). Some de 5% a 10% de perda pelos cortes nos espigões e multiplique pelo consumo de telhas por metro quadrado informado pelo fabricante.
Costuma sair de 5% a 25% mais caro que o 2 águas equivalente, conforme a telha e a estrutura. A área de telha é quase a mesma; o custo extra está nos espigões, nas meias-tesouras, na perda de corte e na mão de obra.
Dá, e funciona muito bem. Tesouras, espigões e terças em perfil U enrijecido formado a frio, com ripa metálica para telha cerâmica ou apoio direto de telha metálica. As bitolas dependem de vão, telha e vento, e precisam ser definidas pelo responsável técnico.
