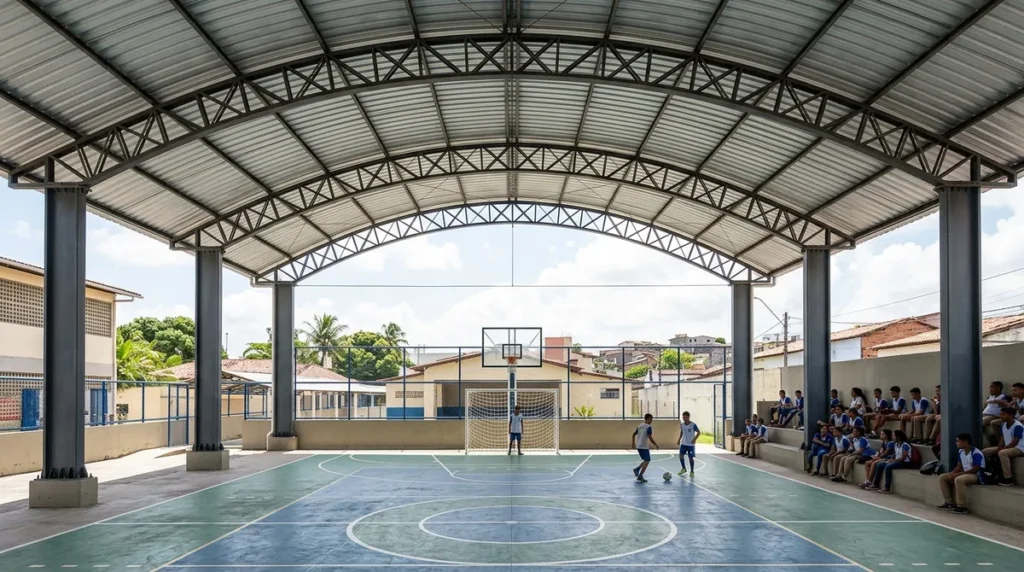

Quadra coberta muda o uso da escola, do clube e do condomínio: dá aula com chuva, joga ao meio-dia sem assar e segura evento à noite. Para quem monta estrutura, é um galpão aberto de vão grande com uma exigência que galpão comum não tem: a bola precisa subir sem bater em nada.
Direto ao ponto: a cobertura de quadra poliesportiva é definida por três números. A área coberta, que precisa passar das linhas da quadra com folga. A altura livre, que o vôlei define. E o vão transversal, que decide entre arco treliçado, duas águas ou pórtico. Acertando esses três, o resto é telha, fechamento, luz e água.
Neste guia: as medidas de referência da quadra e da área coberta, a altura livre por modalidade, os sistemas estruturais, fechamento lateral e ventilação, iluminação natural sem ofuscar, conforto térmico e acústico, drenagem, custo por metro quadrado e o que muda em obra pública e escola.
A quadra poliesportiva sobrepõe as marcações de futsal, handebol, basquete e vôlei. A medida externa costuma ser a do futsal e do handebol, que são as maiores. Em escola e condomínio é comum uma quadra reduzida, sempre dentro das faixas que cada federação aceita.
| Modalidade | Medida de referência da quadra | Altura livre de referência |
|---|---|---|
| Futsal | 40 × 20 m em quadra oficial, com versões menores aceitas | Cerca de 4 m em uso comum |
| Handebol | 40 × 20 m | Sem exigência rígida em uso escolar |
| Basquete | 28 × 15 m | Cerca de 7 m em uso comum |
| Vôlei | 18 × 9 m | 7 m em uso comum, na casa de 12 m em competição de alto nível |
| Poliesportiva escolar | Entre 28 × 16 m e 32 × 18 m é comum | Seguir o vôlei, 7 m como referência |
A área coberta vai além das linhas. Em volta da quadra entra uma faixa de recuo para segurança do jogador, de pelo menos 1 a 2 m em uso recreativo, e mais se houver banco de reserva, arquibancada ou circulação. Para uma quadra de 40 × 20 m, a cobertura costuma ficar em torno de 44 × 24 m a 46 × 26 m. As medidas são referência: confira a regra da federação se a quadra vai receber competição.

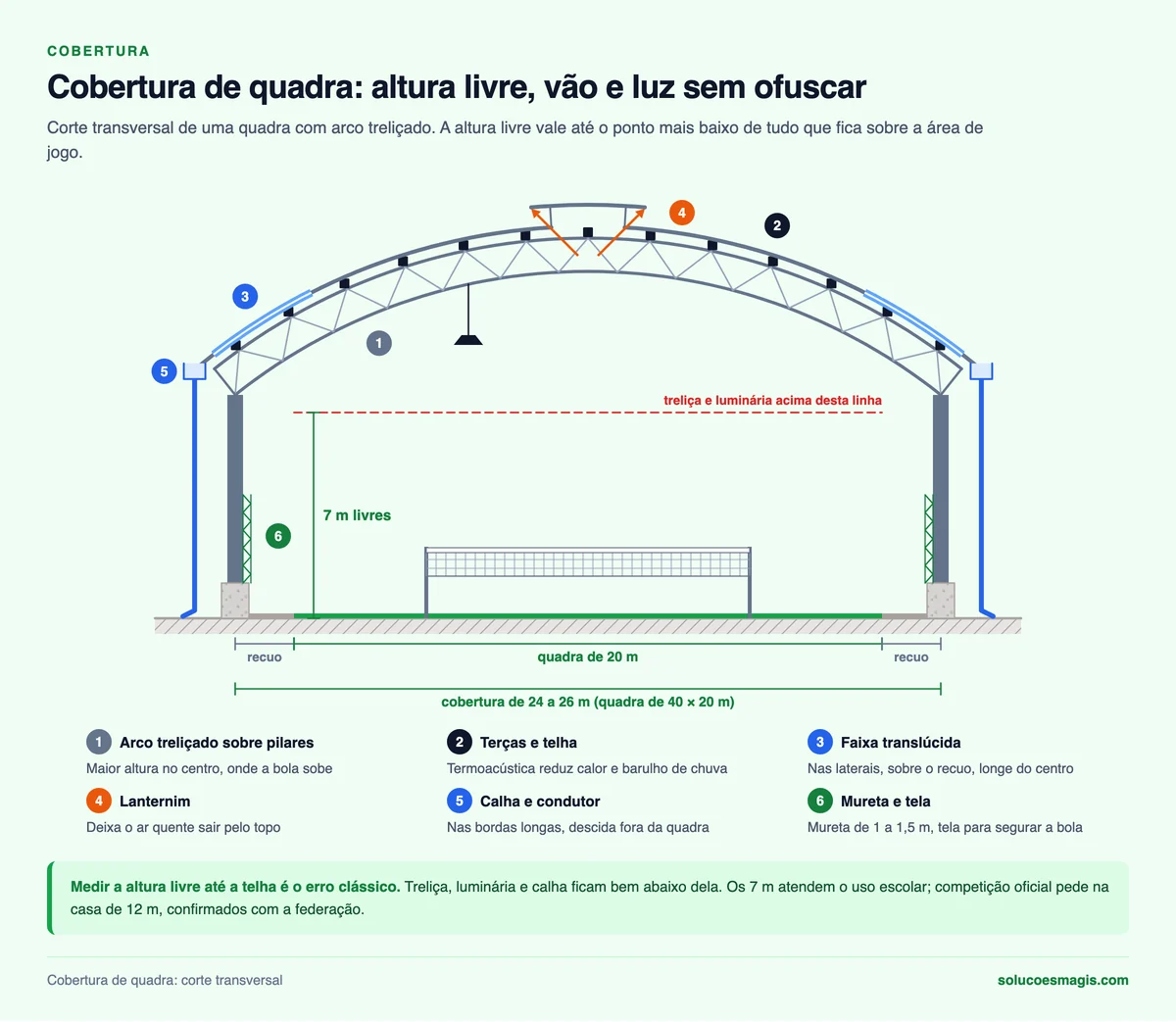

A altura livre é medida do piso da quadra até o ponto mais baixo de qualquer coisa pendurada em cima dela: banzo inferior da treliça, tirante, luminária, calha interna, tubulação. Medir até a telha é o erro clássico, porque a treliça e a luminária ficam bem abaixo dela.
O vão transversal da cobertura de quadra fica, em geral, entre 20 e 30 m. Os pórticos ou arcos se repetem ao longo do comprimento, com espaçamento que o projeto define. Três sistemas dominam o mercado, e o arco autoportante aparece em vão menor.
| Sistema | Como é | Vantagens | Pontos de atenção |
|---|---|---|---|
| Arco treliçado sobre pilares | Treliça curva apoiada em pilares de concreto ou aço | Altura máxima no centro, bom desempenho em vão grande, visual de ginásio | Empuxo horizontal nos apoios, calha nas laterais, fechamento do oitão curvo |
| Duas águas treliçada | Tesoura ou treliça de banzos retos | Fabricação simples, telha plana, calha fácil | Altura menor nas laterais, pé-direito alto encarece pilar |
| Pórtico de alma cheia | Pilar e viga em perfil soldado ou laminado | Limpeza visual, montagem rápida | Mais aço por m² em vão grande |
| Arco autoportante | Telha curvada que é a própria estrutura | Obra rápida em vão menor | Limitado no vão e na carga pendurada |
O arco é a escolha mais comum em quadra escolar porque entrega altura onde a bola sobe, no centro, sem precisar de pilar muito alto. O comportamento do arco, a relação entre flecha e vão e o cuidado com o vento estão em telhado arredondado. Os tipos de treliça usados em arco e em duas águas estão em tipos de treliça metálica.
Quadra coberta tem muito em comum com galpão para eventos e com galpão para academia e crossfit: vão livre sem pilar no meio, pé-direito alto e gente embaixo por horas.
Na estrutura, uma quadra coberta é um galpão aberto de vão grande. Partir de projetos prontos de galpão em CAD adianta desenho e orçamento: são mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais.
Ver a Biblioteca →A maioria das quadras cobertas fica aberta ou semiaberta. A decisão precisa sair antes do cálculo, porque muda o vento na estrutura.
Com cobertura alta e laterais abertas, o ar quente sobe e sai pelo topo se houver saída. Um lanternim contínuo na cumeeira ou no alto do arco ajuda bastante em quadra fechada ou semiaberta.
Telha translúcida economiza luz de dia, e mal posicionada ela cega quem está jogando. Vôlei e basquete fazem o jogador olhar para cima o tempo todo.
Material, durabilidade e proporção de área translúcida estão em telha translúcida.
| Solução de cobertura | Calor embaixo | Barulho de chuva | Custo relativo |
|---|---|---|---|
| Telha metálica simples | Alto | Alto | Menor |
| Telha metálica com manta ou subcobertura | Médio | Médio | Médio |
| Telha termoacústica (sanduíche) | Baixo | Baixo | Maior |
| Telha de fibrocimento | Médio | Médio | Menor a médio |
Em escola, com aula debaixo da cobertura, a telha termoacústica costuma ser o melhor investimento. Ela reduz o calor irradiado e o barulho de chuva, que em telha simples impede ouvir o professor. Quadra fechada também pede cuidado com eco: forro acústico ou painel absorvente nas paredes resolvem.
Os valores abaixo são faixas de referência de 2026 para a área coberta, e variam bastante por região, prazo e escala da obra.
| Item | Faixa de referência 2026 |
|---|---|
| Estrutura metálica fabricada e montada | R$ 250 a 500 por m² |
| Telha metálica simples instalada | R$ 50 a 100 por m² |
| Telha termoacústica instalada | R$ 130 a 250 por m² |
| Pilares, fundação e calhas | R$ 80 a 200 por m² |
| Cobertura completa, sem piso e sem fechamento | R$ 450 a 1.000 por m² |
Numa cobertura de 44 × 24 m, pouco mais de 1.000 m², a conta de referência fica entre R$ 475 mil e R$ 1,05 milhão. O que mais pesa é o vão, a telha escolhida e a fundação, que em cobertura aberta é dimensionada pelo arrancamento.
Quadra coberta em duas águas segue a lógica de um galpão metálico aberto. Informe as medidas e o eGalpão faz o pré-dimensionamento de pórtico, terças, contraventamento e sapatas, com a lista de materiais para orçar.
Conhecer o eGalpão →Para uso escolar e recreativo, a referência é 7 m livres sobre a área de jogo, exigência que vem do vôlei. A medida vai do piso até o ponto mais baixo da estrutura, incluindo treliça e luminária. Competição oficial de alto nível pede bem mais, na casa de 12 m.
A cobertura precisa passar das linhas com folga para a faixa de recuo, bancos e circulação. Como referência, uma quadra de 40 × 20 m costuma ter cobertura em torno de 44 × 24 m a 46 × 26 m, ajustada conforme arquibancada e acessos.
O arco treliçado é o mais usado porque entrega a maior altura no centro, onde a bola sobe, e vai bem em vão grande. A duas águas é mais simples de fabricar e de drenar. A escolha depende do vão, da altura disponível nas laterais e do orçamento.
Como referência de 2026, a cobertura completa, sem piso e sem fechamento, fica entre R$ 450 e R$ 1.000 por m² de área coberta. Uma cobertura de cerca de 1.000 m² fica entre R$ 475 mil e R$ 1,05 milhão, variando por região, telha e fundação.
Pode, com cuidado para não ofuscar. Prefira faixas nas laterais, sobre a área de recuo, e material difuso em vez de transparente. Translúcida bem no centro da área de jogo atrapalha quem olha para cima no vôlei e no basquete.
