Telhado arredondado é a cobertura em curva, sem cumeeira reta. Aparece em galpão de estoque, quadra coberta, hangar, barracão agrícola e fachada comercial que quer fugir do visual de duas águas. Para quem fabrica, ele muda a rotina: o perfil precisa ser calandrado, a telha precisa ser curvada ou autoportante, e o gabarito de montagem deixa de ser reto.
Direto ao ponto: o arco trabalha principalmente à compressão e por isso vence vãos grandes com pouco aço por metro quadrado. O preço disso é o empuxo horizontal nos apoios, a sucção de vento no topo e a perda de altura útil nas laterais. Em vão grande e uso de área livre, o arco costuma ganhar. Em galpão pequeno ou com ponte rolante, o pórtico de duas águas costuma ser mais simples.
Neste guia: os tipos de cobertura em arco, a relação entre flecha e vão, a telha, o efeito do vento, calhas e drenagem, as vantagens, os limites e o custo relativo ao galpão de duas águas.

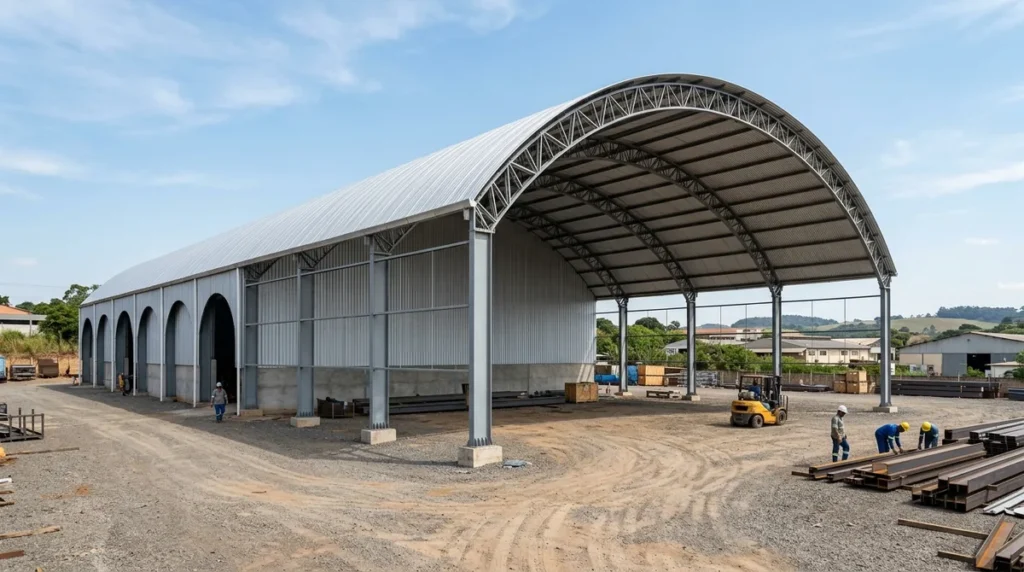

É o formato mais comum em galpão. Pilares retos até a altura de apoio e, por cima, uma treliça curva com banzo superior e inferior calandrados. As terças apoiam na treliça e a telha, curvada na fábrica ou na obra, acompanha o arco. O pé-direito lateral fica todo aproveitável.
O arco nasce na fundação e desce até o piso. Sem pilar, sem parede lateral vertical. É o formato de hangar e de barracão agrícola antigo. Economiza aço, mas perde muita altura útil junto das laterais.
A própria telha é a estrutura. Chapas curvadas e zipadas entre si formam o arco, apoiadas em vigas nas laterais. Não tem terça nem treliça. Fabricantes trabalham com vãos na faixa de 10 a 30 m, conforme o perfil e a espessura da chapa, e esse limite vem sempre do catálogo.

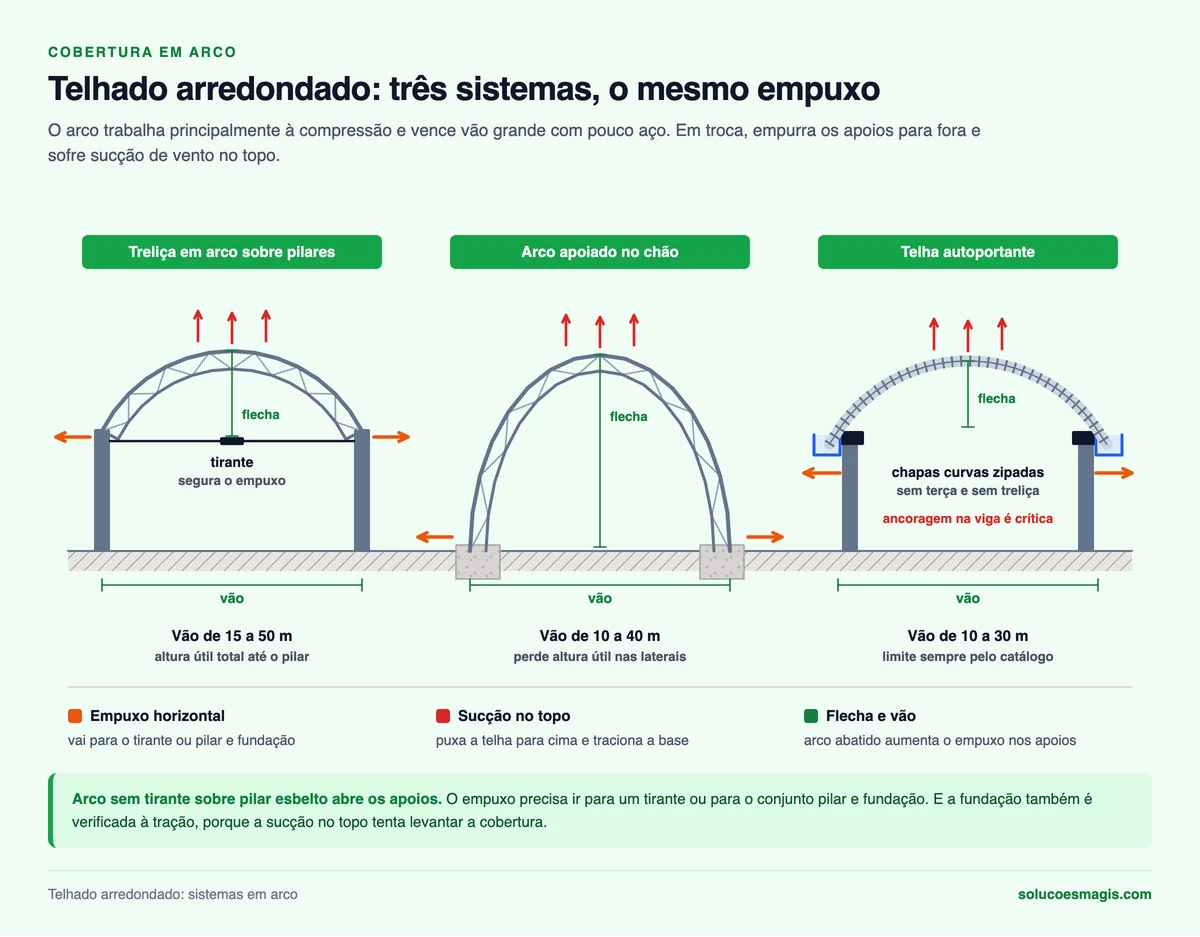

| Sistema | Vão usual de referência | Altura útil lateral | Onde aparece |
|---|---|---|---|
| Treliça em arco sobre pilares | 15 a 50 m | Total, até a altura do pilar | Galpão, quadra, depósito |
| Arco apoiado no chão | 10 a 40 m | Reduzida perto das laterais | Hangar, rural, armazém |
| Telha autoportante sobre vigas | 10 a 30 m, conforme o fabricante | Total, até a viga | Galpão comercial, quadra |
A flecha é a altura do arco, medida da linha dos apoios até o topo. A relação entre flecha e vão define como o arco trabalha.
Quem recebe o empuxo horizontal é o tirante, quando existe, ou o conjunto pilar e fundação. Arco sem tirante sobre pilar esbelto abre os apoios e trinca a obra. Tirante atravessando o vão resolve, e em troca ocupa altura livre.
| Componente | Solução usual de referência | Cuidado na fabricação |
|---|---|---|
| Banzos da treliça | Perfil U ou Ue formado a frio calandrado, ou tubo | Raio conferido em gabarito, sem vinco |
| Diagonais e montantes | Perfil U, Ue ou tubo | Evite cantoneira dupla na treliça |
| Terças | Perfil Ue | Apoio radial, perpendicular ao arco |
| Tirante | Barra redonda ou perfil, com esticador | Protensão leve na montagem |
| Contraventamento | Barra ou cabo em X no plano da cobertura | Pelo menos nos módulos das pontas |
Os perfis citados são referência de tipo de peça. A bitola de cada um muda com o vão, o espaçamento entre arcos, o peso da telha, o vento da região (NBR 6123), as ligações e as condições de apoio. Confirme sempre com o responsável técnico da obra.
Os tipos de treliça e a geometria de banzos e diagonais estão em tipos de treliça metálica. O travamento longitudinal, que no arco é ainda mais importante, está em contraventamento de galpão metálico.
Para comparar o arco com um galpão convencional, partir de projetos prontos em CAD agiliza o estudo. São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais.
Ver a Biblioteca →Cada telha tem um raio mínimo de curvatura. Abaixo dele, a chapa enruga ou trinca. Confira no catálogo antes de fechar a geometria do arco. A escolha entre telha galvanizada, galvalume e pintada está em telha de zinco para galpão.
A cobertura curva tem um comportamento de vento diferente do telhado de duas águas. O ar acelera ao passar por cima do arco e gera sucção forte na região do topo, puxando a telha para cima. Em galpão aberto nas pontas, a pressão interna soma e piora o arrancamento.
A ancoragem e o critério de fundação estão em fundação de galpão metálico.
No arco, toda a água corre para as duas laterais, e chega rápido, porque a inclinação aumenta perto das bordas. A calha lateral recebe a vazão de meia cobertura de uma vez.
Seção, caimento e material da calha estão em calha para galpão metálico.
| Critério | Cobertura em arco | Galpão de duas águas |
|---|---|---|
| Vão livre grande | Vence com pouco aço por m² | Pórtico ou treliça cresce em peso |
| Altura útil lateral | Perde no arco apoiado no chão | Total até o pilar |
| Fechamento de oitão | Recorte curvo, estrutura própria | Oitão reto, mais simples |
| Ventilação no topo | Lanternim mais difícil de detalhar | Lanternim na cumeeira |
| Ponte rolante | Pouco usual | Solução padrão |
| Fabricação | Exige calandra e gabarito curvo | Peças retas |
| Estética | Visual diferenciado | Visual convencional |
Na ventilação, a saída de ar quente no alto é mais difícil de resolver no arco. Veja as alternativas em lanternim. Para uma visão geral de formatos, com o arco entre eles, veja modelos de galpão.
O custo depende muito do vão, do sistema e da região. As faixas abaixo são referência de 2026 e servem para comparar soluções, sem substituir orçamento.
Uma aplicação típica do arco, com altura livre e iluminação, é a cobertura de quadra poliesportiva.
Se a comparação for com um galpão metálico de duas águas em pórtico, o eGalpão faz o pré-dimensionamento de pórtico, terças, contraventamento e sapatas e entrega a lista de materiais, o que ajuda a colocar as duas soluções lado a lado no orçamento.
Conhecer o eGalpão →É a cobertura em curva, sem cumeeira reta. Pode ser feita com treliça em arco sobre pilares, com arco apoiado direto no chão ou com telha autoportante curvada e zipada, que dispensa terça e treliça.
Depende do vão. Em vão pequeno, costuma custar parecido ou um pouco mais, por causa da calandragem. Em vão grande, acima de 25 a 30 m como referência, o arco tende a usar menos aço por metro quadrado que o pórtico equivalente.
Os fabricantes trabalham com vãos na faixa de 10 a 30 m, conforme o perfil e a espessura da chapa. O limite vale sempre o do catálogo, considerando o vento da região e as condições de apoio.
O arco gera empuxo horizontal nos apoios. Esse esforço precisa ir para um tirante ou para pilares e fundação capazes de absorvê-lo. Sem uma das duas soluções, os apoios abrem e a estrutura deforma.
Telha metálica curvada em calandra sobre terças, telha autoportante zipada, telha termoacústica curva ou policarbonato. Cada uma tem raio mínimo de curvatura, que precisa ser respeitado na geometria do arco.
