Projeto de Galpão Pequeno: projetos prontos para download e como calcular do zero
Magis Soluções
Magis Soluções
Orçamento de projeto de galpão pequeno: 2 a 4 semanas de espera, R$ 3.000 a R$ 8.000 para um 10×20 simples. Enquanto isso, o cliente espera, você espera, e a obra não anda. Existe um caminho mais rápido — e é o que a maioria dos montadores experientes já usa.
A Biblioteca de Projetos do Aço tem mais de 300 projetos prontos de galpões metálicos. Galpões pequenos, médios e grandes — com plantas baixas, cortes, detalhes de ligações, memorial de cálculo e lista de materiais. Você baixa, confere as dimensões e adapta para o cliente.
Na biblioteca você encontra projetos de galpões com vão de 6 a 30 metros, em pórtico simples, pórtico com treliça e estrutura mista. Cada projeto vem com prancha de localização, planta baixa, corte longitudinal e transversal, detalhe das ligações e memorial. Tudo que você precisa para começar a execução.
Para um galpão pequeno padrão — 8×15, 10×20, 12×20 — tem projeto pronto na biblioteca. Em vez de esperar semanas e gastar alto com um escritório, você pega o projeto mais próximo, ajusta as dimensões com o engenheiro responsável e está pronto para orçar.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →Nem sempre um projeto pronto resolve. Terreno fora do padrão, carga específica, geometria que não bate com nenhum modelo da biblioteca — aí você precisa calcular. E é aí que o tempo e o custo explodem, se você depender de terceiros.
O eGalpão resolve isso. É um software de pré-dimensionamento de galpões metálicos. Você informa as dimensões, a região, o tipo de cobertura e o uso. O software estima as cargas de vento, peso próprio e sobrecarga, pré-dimensiona os perfis e gera os documentos.
Para um galpão pequeno de 12m de vão, o eGalpão entrega:
O resultado é o mesmo que um escritório de engenharia entrega — só que no tempo de um café. Sem fila, sem vai e volta de e-mail, sem esperar o engenheiro terminar o projeto do cliente anterior.

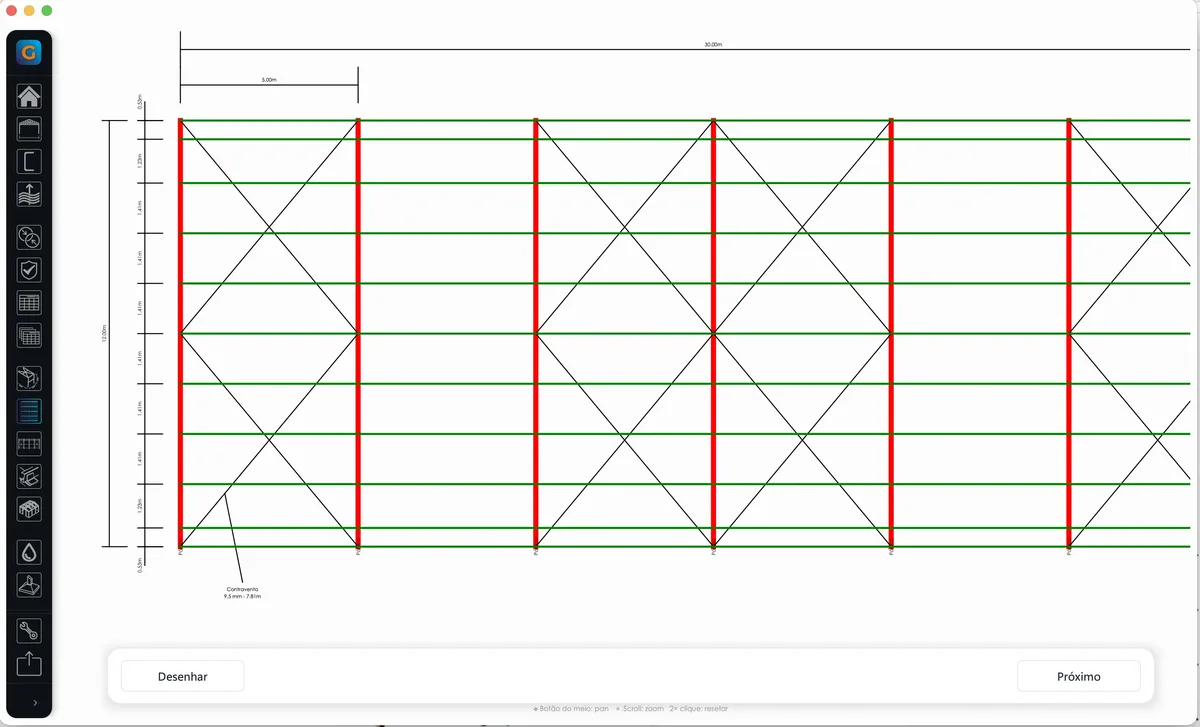

Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →Na prática do mercado, galpão pequeno é qualquer edificação com vão entre 6 e 15 metros e comprimento até 30 metros. São os galpões que dominam a carteira de qualquer serralheria: oficina, depósito, lava-jato, avicultura leve, comércio de bairro.
Os tamanhos mais pedidos:
| Dimensão | Área | Uso comum |
|---|---|---|
| 6 x 10 m | 60 m² | Depósito residencial, barracão de fundo |
| 8 x 15 m | 120 m² | Borracharia, lava-jato, pequena oficina |
| 10 x 20 m | 200 m² | Comércio, armazém, garagem ampla |
| 12 x 25 m | 300 m² | Industrial leve, avicultura, distribuidora |
O 10×20 é o mais executado — cabe em terreno urbano, atende boa parte das pequenas empresas e é o primeiro galpão de quem está abrindo um negócio. Na Biblioteca de Projetos tem pelo menos quatro variações prontas desse tamanho.

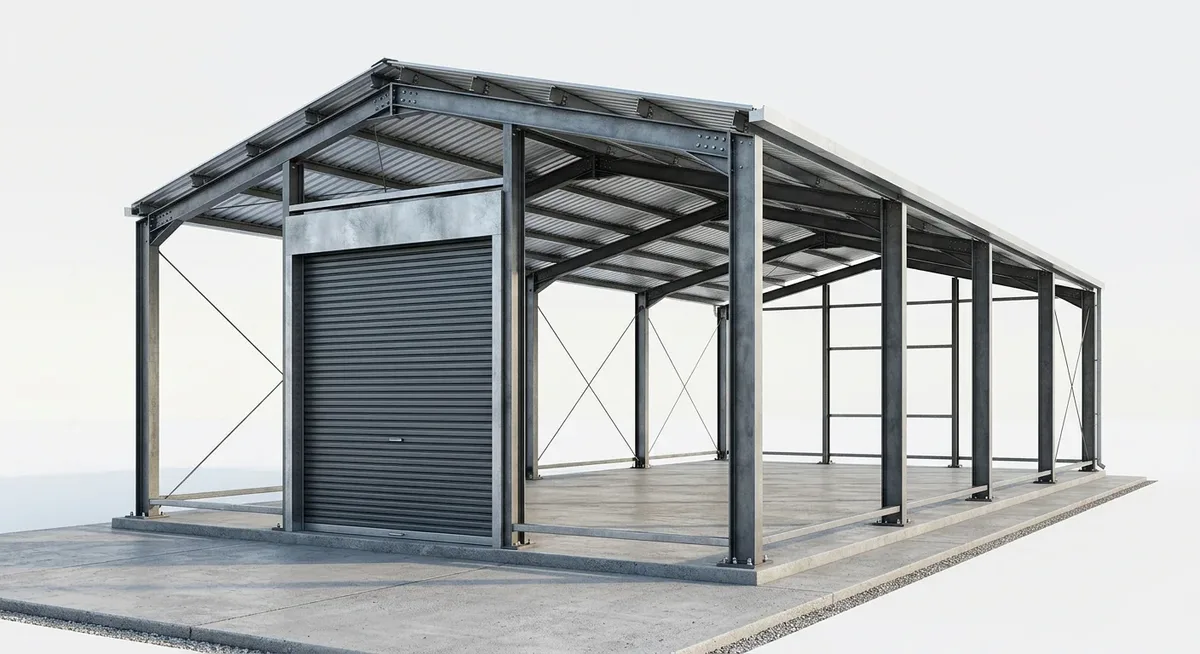

Para vãos até 10 metros, o pórtico simples em perfil laminado (coluna H + viga inclinada) é a solução mais econômica e mais rápida de executar. Acima de 10 metros, a treliça metálica começa a compensar: mais leve, mais rígida, e com altura de seção menor que uma viga sólida equivalente.
A cobertura mais comum é telha galvalume com inclinação entre 8 e 15%. Para uso que exige conforto térmico — câmara fria, açougue, produção de alimentos — telha termoacústica resolve o forro junto com a cobertura. Mais sobre opções de cobertura em estrutura metálica para telhado.
As ligações — base de coluna, cume, emenda — são o ponto crítico de qualquer galpão de estrutura metálica. Um erro de detalhe aqui compromete a rigidez da estrutura inteira. Se você dimensiona com o eGalpão, o detalhamento das ligações já vem no projeto.
Com escritório de engenharia: R$ 3.000 a R$ 8.000 para um galpão simples de até 200 m², com prazo de 2 a 4 semanas. Projetos com requisitos especiais (ponte rolante, mezanino, cargas diferenciadas) podem passar de R$ 15.000.
Com o eGalpão: assinatura mensal do software, você dimensiona quantos projetos quiser. O engenheiro responsável revisa o pré-dimensionamento e fecha o projeto.
Com projeto pronto da biblioteca: você acessa o projeto mais próximo do que o cliente precisa, faz os ajustes necessários com um engenheiro e já parte para o orçamento. Muito mais rápido e muito mais barato que encomendar do zero.
O projeto da biblioteca serve como base — você adapta com o engenheiro responsável para as condições específicas do terreno, cargas e geometria. Usar projeto genérico sem adaptação técnica não é recomendado e coloca a responsabilidade no executor.
O software faz o pré-dimensionamento. A ART (assinatura do engenheiro) é obrigatória por lei para qualquer edificação. O eGalpão não substitui o engenheiro — substitui o tempo e o custo do cálculo manual. O engenheiro revisa, assina e emite a ART.
Tecnicamente sim — qualquer edificação exige projeto estrutural assinado para obter alvará. Na prática, obras menores em municípios pequenos às vezes passam sem. Mas a responsabilidade civil do executor fica descoberta. Para galpões com uso comercial ou industrial, o projeto é obrigatório para alvará e habite-se.
Com estrutura pré-fabricada e equipe de 4 pessoas, um galpão de 10×20 leva de 3 a 7 dias úteis de montagem depois da fundação pronta. A fabricação em oficina leva de 1 a 3 semanas dependendo da fila do fornecedor.
