Steel deck é a laje feita sobre uma fôrma metálica trapezoidal que, depois da cura do concreto, continua trabalhando como armadura positiva. A chapa não é fôrma descartável nem fôrma perdida: ela vira parte da estrutura, e é isso que dá o nome de fôrma colaborante.
Direto ao ponto: o ganho do steel deck é de prazo e de canteiro. Ele elimina o escoramento em vãos moderados, dispensa a desforma e libera o pavimento de baixo imediatamente. Em obra onde o cronograma vale dinheiro, isso compensa o custo maior por metro quadrado. Em obra sem pressa de prazo, muitas vezes não compensa.
Neste guia: como a chapa colabora, o vão sem escoramento, a espessura da capa, os conectores, a armadura complementar e a comparação com laje maciça e com laje mista de vigotas.

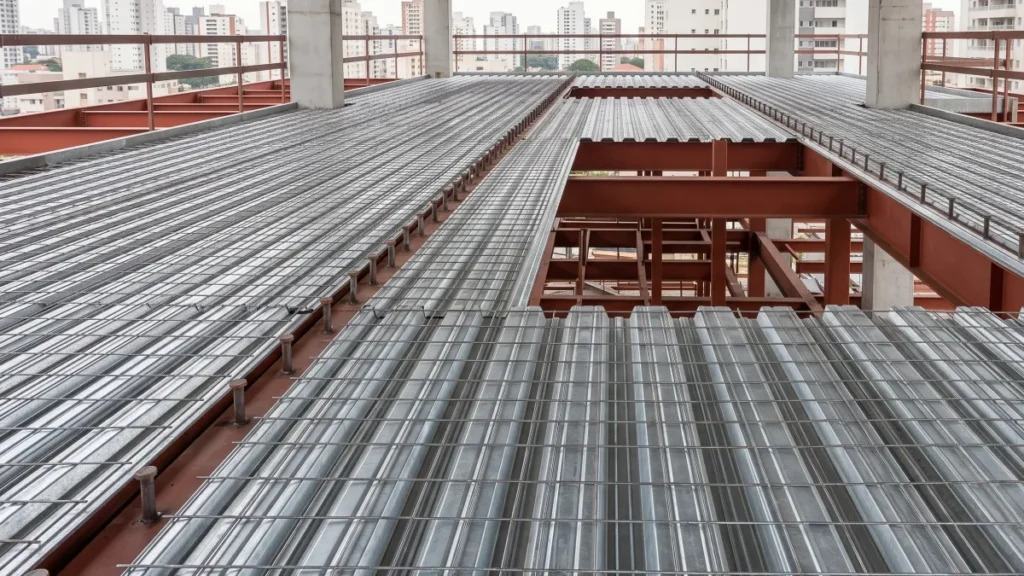

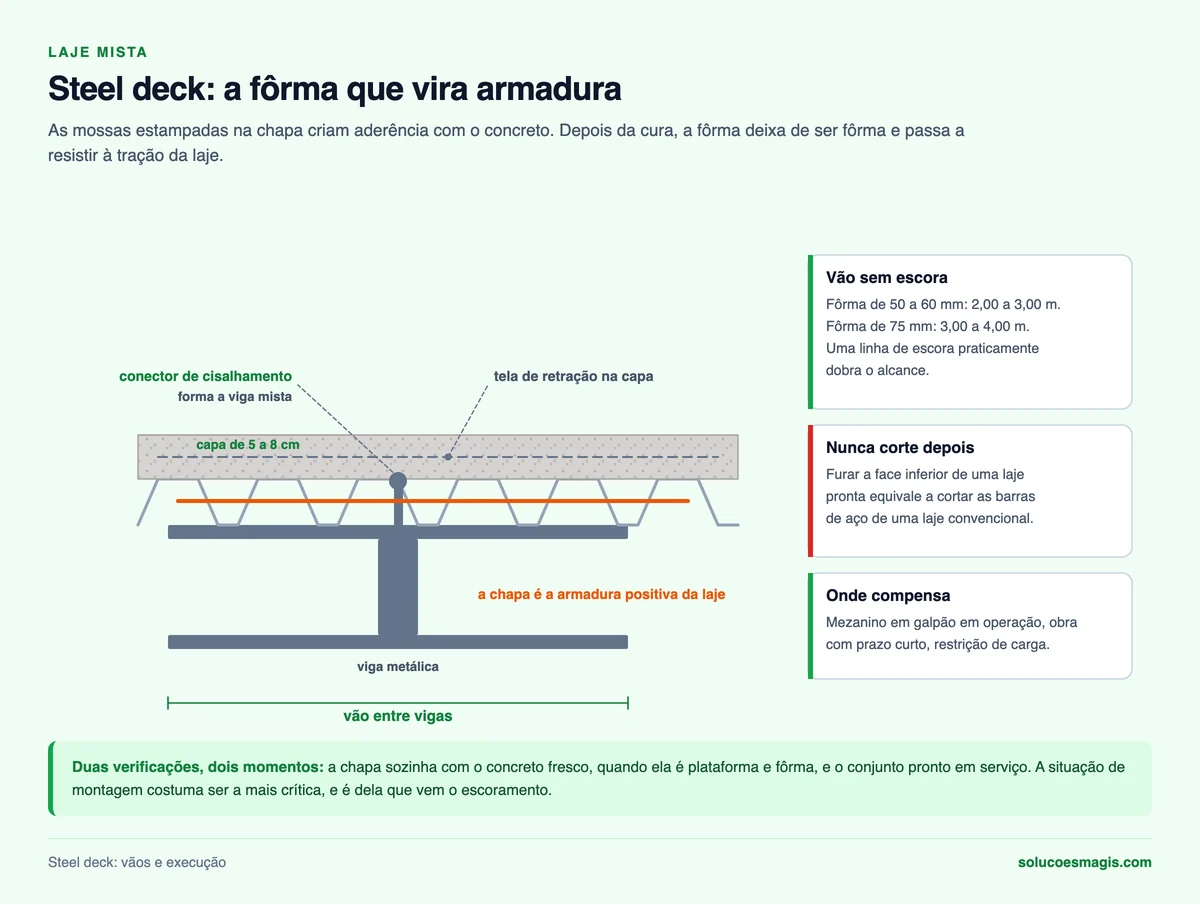

A fôrma tem mossas ou ressaltos estampados nas nervuras. Eles criam aderência mecânica entre o aço e o concreto, de modo que os dois materiais trabalham juntos. A chapa, que fica na face inferior, resiste à tração, e o concreto acima resiste à compressão. É a mesma lógica de uma laje armada, com o aço em forma de chapa contínua.
Essa dupla função explica os dois momentos de verificação: um para a chapa sozinha, com concreto fresco, e outro para o conjunto pronto. É comum a situação de montagem ser a mais crítica, e é por isso que existe o escoramento provisório em vãos maiores.
| Altura da fôrma | Espessura da chapa | Vão sem escora | Vão com uma linha de escora |
|---|---|---|---|
| 50 a 60 mm | 0,80 mm | 2,00 a 2,50 m | 3,00 a 3,50 m |
| 50 a 60 mm | 0,95 mm | 2,50 a 3,00 m | 3,50 a 4,00 m |
| 75 mm | 0,95 mm | 3,00 a 3,50 m | 4,50 a 5,00 m |
| 75 mm | 1,25 mm | 3,50 a 4,00 m | 5,00 a 5,50 m |
Os valores servem de referência de partida e mudam com o fabricante, a carga de uso e a espessura da capa. A tabela do catálogo do sistema é a que vale, porque ela combina altura de fôrma, espessura de chapa, capa de concreto e sobrecarga.
| Item | Referência usual |
|---|---|
| Espessura total da laje | 12 a 16 cm em uso residencial e comercial |
| Capa acima da nervura | 5 a 8 cm, com 5 cm como mínimo usual |
| Resistência do concreto | 25 MPa em diante |
| Tela de retração | Malha soldada na capa |
| Armadura negativa | Nos apoios de vãos contínuos |
| Consumo de concreto | Cerca de 0,09 a 0,12 m³ por m² |
O consumo de concreto do steel deck é menor que o de uma laje maciça de mesma capacidade, porque as nervuras da fôrma reduzem o volume na face inferior. Esse é um ganho real de peso próprio, que se propaga para as vigas, os pilares e a fundação. Os critérios do concreto estão em fck do concreto.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →Quando a laje precisa trabalhar em conjunto com a viga metálica abaixo dela, formando uma viga mista, entram os conectores. São pinos soldados sobre a mesa superior da viga, atravessando a fôrma, que impedem o escorregamento entre o concreto e o aço.
A decisão entre viga mista e viga simples é econômica e muda o projeto inteiro. Os critérios de dimensionamento das vigas estão em dimensionamento de viga de aço e em viga de aço estrutural.
| Critério | Steel deck | Laje maciça | Vigotas com perfil |
|---|---|---|---|
| Escoramento | Dispensa em vãos moderados | Total | Parcial |
| Velocidade | Alta | Baixa | Média |
| Peso próprio | Menor | Maior | Médio |
| Custo do material | Maior | Menor | Médio |
| Custo total com mão de obra e prazo | Competitivo | Variável | Competitivo |
| Face inferior | Chapa aparente ou forro | Concreto, aceita pintura | Nervurada |
| Instalações elétricas | Passam sob a chapa ou em forro | Embutidas na laje | Entre nervuras |
A comparação com a solução de vigotas apoiadas em perfil metálico está detalhada em laje mista com vigotas e perfil metálico. Em mezanino de galpão, as duas soluções competem diretamente, e o critério costuma ser prazo contra custo direto. O contexto está em mezanino metálico.
Do outro lado, o steel deck compensa menos em obra pequena, sem estrutura metálica, com mão de obra local acostumada a laje convencional e sem pressão de prazo. Nesses casos, o custo maior da chapa não é compensado pelo ganho de canteiro.
O corte da fôrma depois da concretagem é o erro mais grave possível nesse sistema, porque a chapa é a armadura positiva. Furar a face inferior de uma laje steel deck é o equivalente a cortar as barras de aço de uma laje convencional.
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →É a laje executada sobre uma fôrma metálica trapezoidal que, depois da cura, continua trabalhando como armadura positiva da laje. A chapa tem mossas que garantem a aderência com o concreto, e por isso o sistema é chamado de fôrma colaborante.
De 2,00 a 4,00 m entre vigas, conforme a altura da fôrma, a espessura da chapa e a carga prevista. Com uma linha de escoramento no meio do vão, o alcance praticamente dobra. A tabela do fabricante é a referência que vale no projeto.
De 5 a 8 cm acima da nervura, com 5 cm como mínimo usual, resultando em laje total de 12 a 16 cm em uso residencial e comercial. A capa recebe a tela de retração e, nos apoios contínuos, a armadura negativa.
Precisa de tela de retração na capa e de armadura negativa nos apoios de vãos contínuos. A armadura positiva é a própria chapa. Por isso a fôrma nunca deve ser cortada ou furada depois da concretagem.
O material custa mais por metro quadrado. O que compensa é o conjunto: dispensa de escoramento, velocidade de execução, liberação imediata do pavimento inferior e peso próprio menor, que reflete em vigas, pilares e fundação. Em obra com prazo apertado, costuma sair na frente.
