Torre para caixa d’água metálica: altura, cargas, fundação e manutenção
Magis Soluções
Magis Soluções

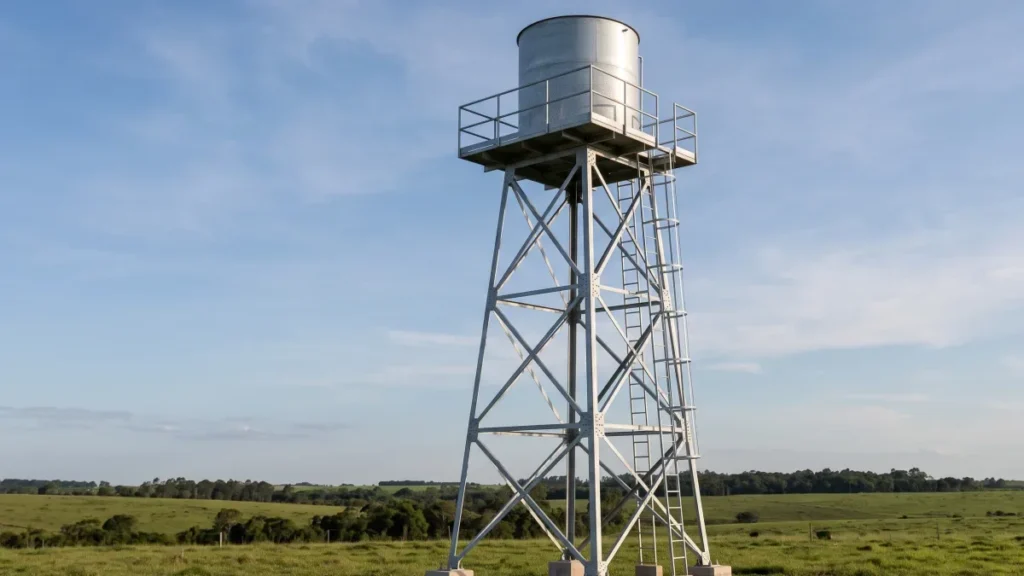

A torre metálica para caixa d’água resolve pressão em rede sem bomba, em sítio, chácara, indústria e área rural. É uma estrutura simples de entender e fácil de subdimensionar, porque a carga principal dela só aparece quando o reservatório está cheio.
Direto ao ponto: água pesa 1.000 kg por metro cúbico. Uma caixa de 5.000 litros representa 5 toneladas concentradas no topo de uma estrutura esbelta, e essa massa, somada ao vento na área exposta, gera na base um momento que a fundação precisa resistir. É a fundação que define o custo real da torre.
Neste guia: a altura pela pressão desejada, as cargas envolvidas, a estrutura e o contraventamento, a fundação, o acesso e a manutenção.
Cada metro de coluna d’água gera cerca de 0,1 kgf/cm², o que equivale a 10 kPa. A pressão em um ponto de consumo é dada pelo desnível entre o nível da água no reservatório e esse ponto.
| Altura da lâmina acima do ponto de uso | Pressão aproximada | Situação |
|---|---|---|
| 2 m | 0,2 kgf/cm² | Mínimo para chuveiro comum funcionar |
| 4 m | 0,4 kgf/cm² | Confortável em residência térrea |
| 6 m | 0,6 kgf/cm² | Bom para chuveiro e máquinas |
| 10 m | 1,0 kgf/cm² | Aquecedor a gás e irrigação |
| 15 m | 1,5 kgf/cm² | Rede longa ou vários pontos simultâneos |
| Carga | Como estimar | Observação |
|---|---|---|
| Peso da água | 1.000 kg por m³ | 5.000 litros equivalem a 5 toneladas |
| Peso do reservatório | Conforme o material | Polietileno é leve, fibra e metálico pesam mais |
| Peso próprio da estrutura | Conforme os perfis | Inclui plataforma e escada |
| Sobrecarga na plataforma | Pessoa e ferramenta na manutenção | Considerar acesso ao topo |
| Vento | Área exposta da caixa e da estrutura | Gera o momento na base |
| Golpe de aríete e movimentação | Conforme a instalação | Relevante em enchimento rápido |

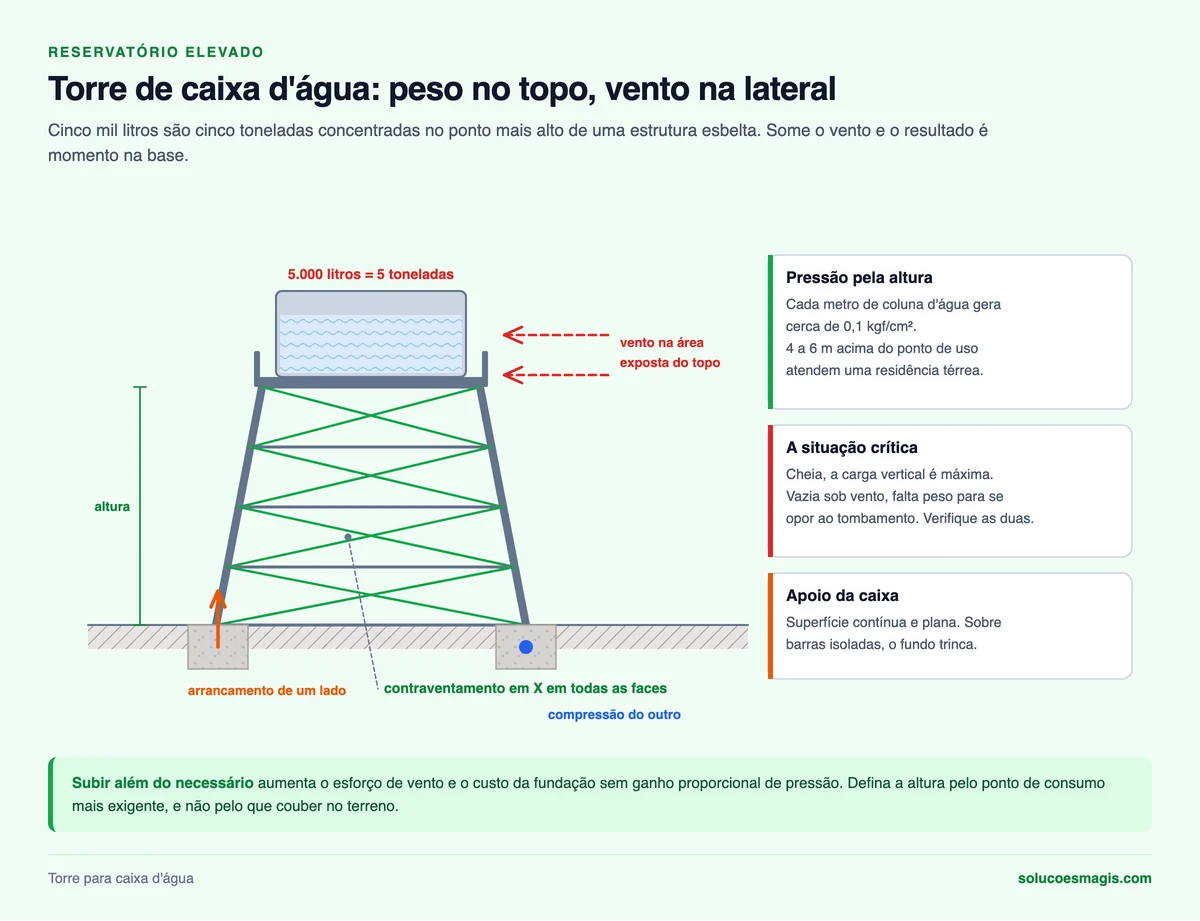

O vento merece atenção porque a caixa d’água tem área exposta grande no ponto mais alto, que é a pior posição possível. A força horizontal ali gera momento na base proporcional à altura, e esse momento tende a levantar um lado da fundação enquanto comprime o outro.
A situação crítica não é a torre cheia nem a vazia isoladamente. A torre vazia sob vento forte tem pouco peso para se opor ao tombamento, e a torre cheia tem a carga vertical máxima. As duas combinações precisam ser verificadas.
Os critérios de contraventamento seguem a mesma lógica da estrutura de galpão, descrita em contraventamento de galpão metálico. O apoio da caixa é o detalhe que mais falha na prática: reservatório de polietileno apoiado em travessas isoladas trinca no fundo com o tempo.
Quer partir de projetos prontos em CAD em vez de desenhar do zero? São mais de 1.500 arquivos em AutoCAD, entre galpões, mezaninos, escadas, ligações e detalhes, editáveis e com lista de materiais para orçar direto.
Ver a Biblioteca →A fundação da torre precisa resistir a três efeitos ao mesmo tempo: a compressão do peso total, o arrancamento do lado que o vento levanta e o momento de tombamento no conjunto.
O critério de ancoragem e de dimensionamento da base está em chapa de base e em fundação para estrutura metálica. O reconhecimento do solo está descrito em sondagem SPT.
| Item | Prática correta |
|---|---|
| Escada de acesso | Escada marinheiro fixa, com gaiola e prolongamento no topo |
| Plataforma superior | Estrado antiderrapante com guarda-corpo a partir de 1,05 m |
| Ponto de ancoragem | Previsto para cinto de segurança durante a manutenção |
| Acesso restrito na base | Portinhola ou trecho removível de escada |
| Aterramento | Recomendado, principalmente em área aberta e rural |
| Sinalização | Identificação de risco e proibição de acesso não autorizado |
O acesso à torre é trabalho em altura, com todas as exigências que isso implica. Os critérios da escada estão em escada marinheiro e as medidas de proteção em trabalho em altura.
| Frequência | Serviço |
|---|---|
| Semestral | Limpeza interna do reservatório e verificação da tampa |
| Semestral | Inspeção visual de corrosão nos montantes, com atenção à base |
| Anual | Verificação de aperto dos parafusos e do contraventamento |
| Anual | Conferência dos chumbadores e do concreto ao redor da base |
| A cada 3 anos | Repintura da estrutura, começando pelas regiões de acúmulo de água |
| Após vendaval | Inspeção completa antes de considerar a estrutura íntegra |
Informe as medidas e o eGalpão faz o resto: desenho do pórtico, terças, contraventamento e sapatas. A lista de materiais vem junto, com o peso de cada peça, pronta para orçar.
Conhecer o eGalpão →Depende da pressão desejada: cada metro de coluna d’água gera cerca de 0,1 kgf/cm². Quatro a seis metros acima do ponto de uso atendem bem uma residência térrea. Subir além do necessário aumenta o esforço de vento e o custo da fundação sem ganho proporcional.
Cerca de 5 toneladas só de água, mais o peso do reservatório. Essa massa fica concentrada no topo da estrutura, e é ela, somada ao vento, que define os perfis dos montantes e o volume da fundação.
Precisa. É uma estrutura esbelta, com carga alta no topo e área exposta ao vento na pior posição possível. O momento de tombamento na base exige verificação, e a fundação costuma ser dimensionada pelo arrancamento, não pela compressão.
Sobre uma superfície contínua e plana, como um estrado de chapa ou tábuas justapostas, e nunca sobre barras isoladas. O fundo do reservatório de polietileno se deforma com o peso da água e trinca quando apoiado em pontos concentrados.
A metálica é mais leve, rápida de montar, desmontável e mais fácil de reforçar. Exige manutenção de pintura e atenção à corrosão. A de concreto é mais durável e praticamente sem manutenção, com obra mais lenta e custo maior. Em área rural e industrial, a metálica costuma dominar.
